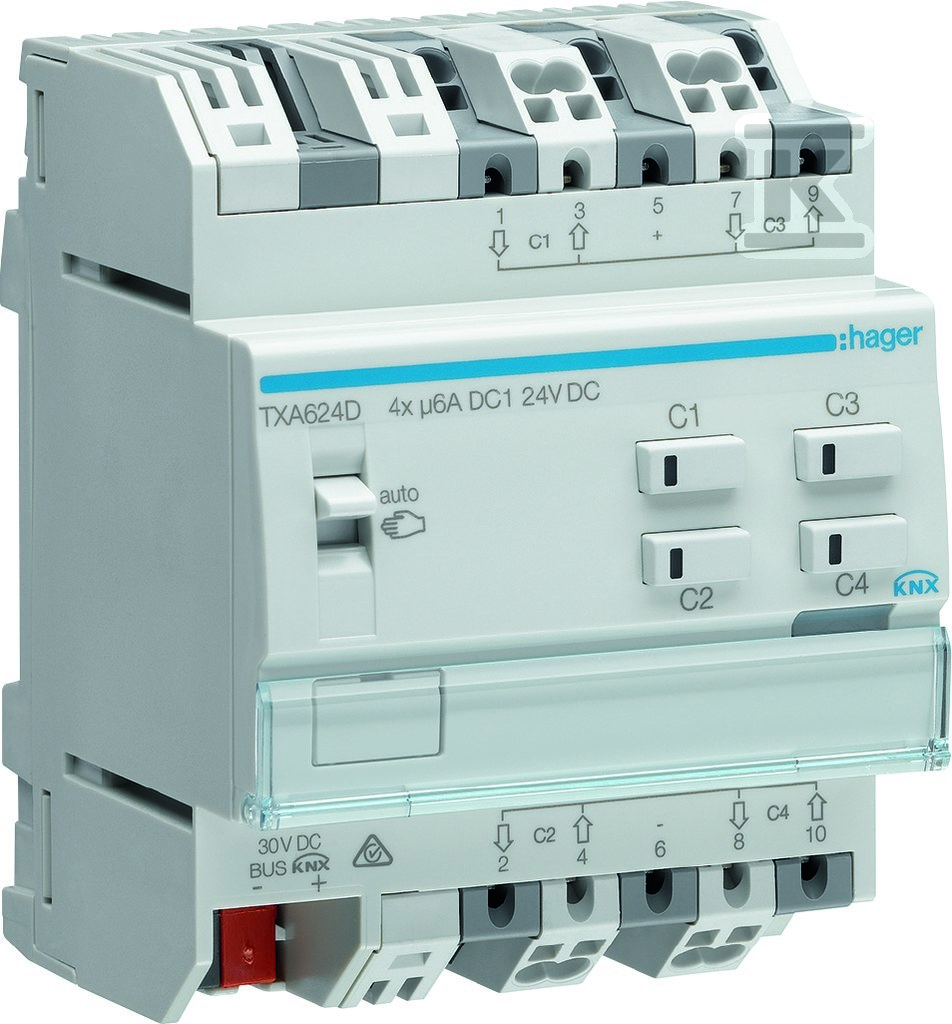

Sterowniki żaluzjowe/roletowe, 4-krotny, 24 V DC, KNX E/S TXA624D

Cztery niezależne kanały sterowania żaluzjami i roletami

Urządzenie umożliwia jednoczesne zarządzanie czterema napędami prądu stałego - żaluzjami, roletami lub markizami - w ramach jednego modułu zintegrowanego z magistralą KNX. Każdy kanał działa niezależnie, co pozwala na elastyczne kształtowanie konfiguracji w budynku mieszkalnym lub komercyjnym.

Konfiguracja odbywa się na dwa sposoby: za pomocą oprogramowania ETS (od wersji 4) lub poprzez narzędzie easy - prostszą metodę dedykowaną instalacjom domowym, która nie wymaga kosztownego oprogramowania ani specjalistycznego sprzętu programistycznego.

Funkcje operacyjne i tryby pracy

Podstawowa obsługa polega na komendach góra/dół z regulacją kąta nachylenia lameli - użytkownik ustawia pozycję żaluzji w procentach i otrzymuje obiekt statusowy informujący o aktualnym położeniu zarówno całej rolety, jak i poszczególnych lameli.

Urządzenie wyposażono w funkcje zabezpieczające reagujące na sygnały od czujników wiatru, deszczu czy alarmu - trzy niezależne obiekty alarmowe o różnych priorytetach pozwalają budować hierarchię reakcji systemu.

Tryb automatyczny można aktywować lub dezaktywować w zależności od potrzeb mieszkańców. Każdy kanał obsługuje do 64 scen, co umożliwia zapisanie ulubionych konfiguracji (np. „rano - wszystkie rolety na 30%", „wieczór - pełne zamknięcie") i przywołanie ich jednym poleceniem.

Funkcja ochrony przeciwsłonecznej automatycznie opuszcza żaluzje gdy natężenie światła przekroczy zadany próg - przydatne szczególnie dla okien południowych i zachodnich w okresie letnim.

Obsługa ręczna i sygnalizacja stanu

Każdy wyjście dysponuje dedykowanym przyciskiem do sterowania ręcznego z diodą LED sygnalizującą aktualny stan pracy urządzenia. Przełącznik Auto/Hand umożliwia błyskawiczne przełączenie między trybem automatycznym a ręcznym bez konieczności ingerencji w oprogramowanie.

Podświetlany przycisk programowania znajdujący się na froncie modułu ułatwia wprowadzanie urządzenia do sieci KNX podczas uruchomienia instalacji.

Montaż i podłączenie elektryczne

Moduł zajmuje 4 moduły na szynie DIN i jest przystosowany do standardowej zabudowy w rozdzielnicy elektrycznej. Stopień ochrony IP20 oznacza obudowę zamkniętą chroniącą przed dotknięciem palcem oraz ciałami obcymi >12,5 mm - standard dla urządzeń montowanych wewnątrz budynków.

Zaciski QuickConnect pozwalają na szybkie podłączenie przewodów bez użycia narzędzi - wystarczy wsunąć końcówkę przewodu elastycznego lub sztywnego o przekroju 0,75-2,5 mm2. Integracja z magistralą KNX następuje przez ten sam typ złącz; urządzenie pobiera z magistrali napięcie robocze w zakresie 21-32 V DC.

Maksymalna moc łączeniowa wynosi 1200 W, a prąd znamionowy 6 A - wystarczająco dla większości popularnych napędów żaluzjowych dostępnych na rynku.

Parametry środowiskowe i zgodność

Urządzenie pracuje w temperaturze od -5 do +45°C, co obejmuje typowe warunki panujące w rozdzielniach budynkowych. Producent deklaruje zgodność z dyrektywą RoHS dotyczącą ograniczenia substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym - konstrukcja nie zawiera ołowiu, kadmu ani rtęci powyżej dopuszczalnych norm.
