Termostat Tebis TX/KNX, KNX TX320

Precyzyjna kontrola temperatury w instalacjach KNX

Termostat Tebis TX320 to analogowy regulator temperatury pokojowej zaprojektowany do współpracy z systemami automatyki budynkowej opartymi na standardzie KNX. Urządzenie umożliwia ciągłe sterowanie temperaturą w pomieszczeniach, zapewniając jednocześnie obsługę funkcji grzewczych i chłodzących - co czyni go uniwersalnym rozwiązaniem zarówno dla domów jednorodzinnych, jak i obiektów komercyjnych.

Dzięki wbudowanemu sprzęgowi magistralnemu termostat podłącza się bezpośrednio do linii KNX za pomocą zacisków śrubowych, pobierając z magistrali napięcie 30V DC przy zużyciu prądu na poziomie 10 mA. W trybie czuwania pobór energii wynosi zaledwie 0,3 W, co pozwala ograniczyć obciążenie zasilacza systemu.

Wejścia binarne i rozbudowa funkcjonalności

Termostat wyposażono w 3 niezależne wejścia binarne obsługujące styki bezpotencjałowe - można do nich podłączyć np. kontaktrony okienne, czujniki obecności lub konwencjonalne przyciski. Rozwiązanie to umożliwia integrację z dodatkowymi elementami automatyki bez konieczności stosowania osobnych modułów wejściowych DIN. Trzecie wejście binarne może zostać skonfigurowane jako wejście dla zewnętrznego czujnika temperatury (np. referencyjnego EK087), co pozwala na precyzyjne pomiary w miejscach oddalonych od termostatu.

Tryby pracy i sterowanie ogrzewaniem

TX320 oferuje pełen zakres trybów operacyjnych dostosowanych do rytmu dobowego użytkowników:

• Komfort - utrzymanie zadanej temperatury podczas obecności w pomieszczeniu,
• Standby - tryb oszczędnościowy przy tymczasowej nieobecności,
• Nocny - obniżenie temperatury o 0,5-4°C względem komfortu,
• Ochrona przed mrozem / przegrzaniem - zabezpieczenie instalacji przy temperaturach 5-12°C.

Urządzenie obsługuje dwustopniowe ogrzewanie rozdzielone na poziom podstawowy i szczytowy (wtórny), co sprawdza się w systemach z pompami ciepła lub piecami wymagającymi wspomagania przy niskich temperaturach zewnętrznych.

Budowa, instalacja i warunki eksploatacji

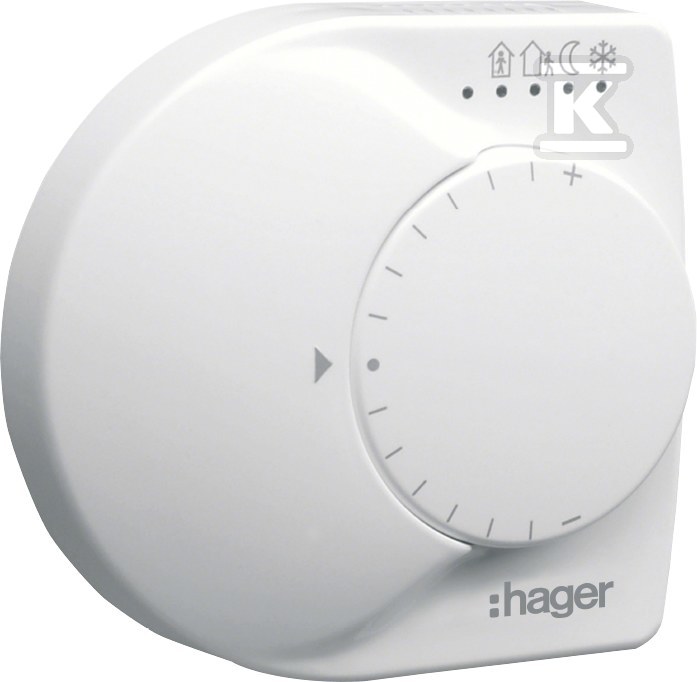

Obudowa termostatu wykonana jest z tworzywa sztucznego w kolorze białym (RAL 9010) o wykończeniu błyszczącym. Wymiary urządzenia to 80 × 84 × 27 mm (szerokość × wysokość × głębokość po zamontowaniu), a minimalna głębokość puszki montażowej wynosi 40 mm. Montaż jest natynkowy - termostat mocuje się wkrętami przez podstawę, a zalecana wysokość instalacji to 1,5 m od podłogi.

Na przednim panelu znajduje się pokrętło do ręcznej regulacji temperatury zadanej w zakresie 10-28°C, przycisk do przełączania trybów pracy oraz dioda LED sygnalizująca stan pracy: czerwona oznacza aktywne ogrzewanie, niebieska - chłodzenie. Przycisk programowania z czerwonym LED-em służy do fizycznego adresowania urządzenia na magistrali KNX.

Urządzenie pracuje w temperaturze otoczenia 0-45°C, a podczas transportu i przechowywania wytrzymuje zakres -20-60°C. Stopień ochrony obudowy to IP20, co jest wystarczające do montażu wewnątrz budynków w suchych pomieszczeniach. Termostat uzyskał klasę efektywności energetycznej IV, co oznacza oszczędność energii na poziomie 2% względem regulatora referencyjnego - istotny parametr przy projektowaniu instalacji spełniających wymagania dyrektyw budynków energooszczędnych.

Konfiguracja odbywa się poprzez oprogramowanie ETS z wykorzystaniem dedykowanej bazy danych produktów KNX dostępnej na stronie producenta.
