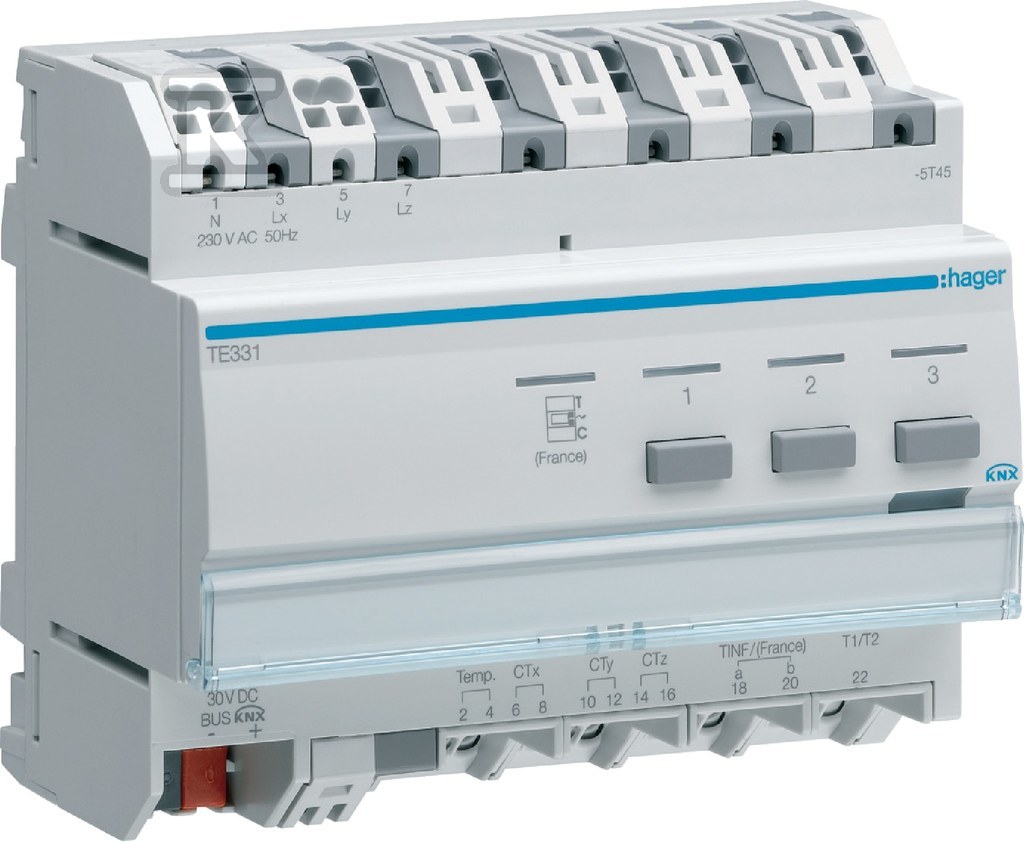

Wskaźnik zużycia energii bez przekładników, KNX TE331

Pomiary energii elektrycznej w instalacji KNX bez przekładników

Urządzenie umożliwia monitorowanie zużycia energii elektrycznej na trzech obwodach jednofazowych lub jednym obwodzie trójfazowym - wszystko przez magistralę KNX i bez konieczności stosowania zewnętrznych przekładników prądowych. Maksymalne natężenie prądu obwodu pomiarowego wynosi 90 A, co pozwala na zastosowanie w instalacjach o sporym obciążeniu.

Konfiguracja odbywa się w trybie ETS lub za pomocą narzędzia easy link, co daje instalatorom elastyczność przy uruchamianiu systemu - od prostych projektów po bardziej rozbudowane instalacje z wieloma urządzeniami na magistrali.

Zakres temperatur pracy mieszczący się w przedziale od -5 do 45 °C sprawia, że urządzenie sprawdza się zarówno w typowych rozdzielniach budynków mieszkalnych, jak i w pomieszczeniach technicznych o zmiennych warunkach środowiskowych.

Kompatybilność i integracja z systemem KNX

Wskaźnik TE331 jest elementem ekosystemu automatyki budynkowej Hager opartym na protokole KNX - otwartym standardzie komunikacji wykorzystywanym w instalacjach profesjonalnych na całym świecie. Urządzenie nie obsługuje transmisji radiowej ani systemów Powernet czy LON, co należy uwzględnić przy projektowaniu infrastruktury.

Dzięki temu, że jeden moduł zbiera dane z trzech obwodów i przesyła je na wspólny element magistrali KNX, instalacja staje się bardziej czytelna - szczególnie w przypadku mniejszych projektów, gdzie dedykowane liczniki byłyby nieproporcjonalnym kosztem wobec skali instalacji.

Parametry eksploatacyjne i przeznaczenie

Urządzenie pracuje jako wskaźnik zużycia energii klasy dokładności 3 z funkcją przełącznika taryfowego - umożliwiając ewentualne rozróżnienie pomiarów w zależności od strefy czasowej lub taryfy energetycznej.

Typ połączenia pośredniego oznacza, że pomiary odbywają się bez galwanicznego oddzielenia obwodu pomiarowego od sieci - należy o tym pamiętać przy doborze zabezpieczeń i planowaniu lokalizacji urządzenia na szynie DIN.
