Wyjście załączające przekaźnikowe 1-krotne + wejście bezpotencjałowe 2-krotne, KNX Q/E/S TRM693G

Miniaturowy moduł radiowy KNX do sterowania oświetleniem i integracji czujników

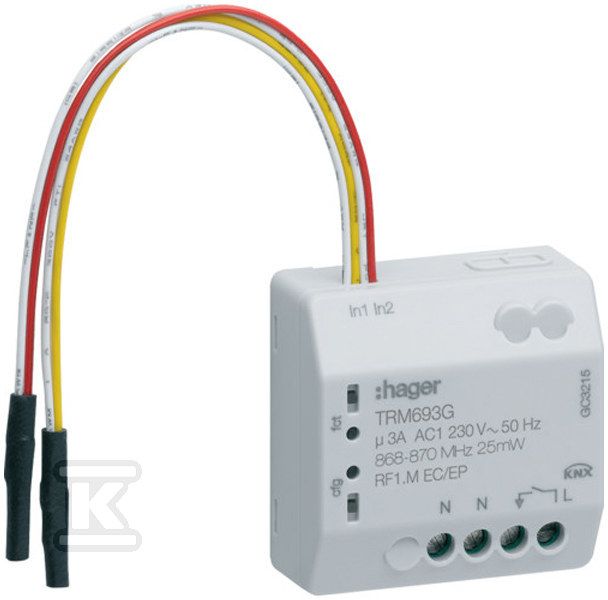

Moduł TRM693G mieści się za mechanizmem podtynkowym - obudowa 40 × 40 × 20 mm nie wymaga dodatkowej puszki ani widocznej na ścianie puszki. Łączy wyjście przekaźnikowe do załączania obciążeń oraz dwa wejścia bezpotencjałowe do podłączania tradycyjnych przycisków, włączników lub czujników zewnętrznych.

Komunikacja odbywa się przez protokół radiowy KNX Radio na częstotliwości 868,30 MHz. Urządzenie działa jako odbiornik kategorii 2 z dwukierunkową transmisją radiową - odbiera komendy z centrali lub nadajników i jednocześnie potwierdza status oraz przekazuje informacje zwrotne do systemu.

Przekaźnik i wejścia bezpotencjałowe

Wyjście przekaźnikowe typu µ obsługuje obciążenia do 3 A przy napięciu 230 V AC. Maksymalna moc przełączalna wynosi 500 W, a moc wyjściowa całkowita to 690 W. Przekaźnik realizuje komutację przy przejściu przez zero (zero crossing), co zmniejsza obciążenie styków i wydłuża żywotność modułu oraz sterowanego oświetlenia. Moduł radzi sobie z różnymi typami oświetlenia:

• lampy żarowe i halogenowe 230 V - do 500 W
• lampy LED 230 V - do 150 W
• świetlówki kompaktowe - do 150 W
• transformatory ferromagnetyczne i elektroniczne dla halogenów niskonapięciowych - do 250 VA

Dwa wejścia binarne pozwalają na podłączenie standardowych przycisków dzwonkowych, włączników świecznikowych lub czujników ruchu - bez konieczności prowadzenia osobnych przewodów do rozdzielnicy. Sygnał z wejść można swobodnie programować: steruje lokalnym wyjściem przekaźnikowym lub wysyła komendy do innych urządzeń radiowych KNX.

Fabrycznie wejście pierwsze skonfigurowano jako przycisk działający w funkcji teleruptera - jedno naciśnięcie załącza, kolejne wyłącza. Wejście drugie nie ma przypisania domyślnego i można je zaprogramować według potrzeb instalacji.

Konfiguracja trybów pracy

Moduł obsługuje trzy tryby parametryzacji:

• quicklink - konfiguracja bez narzędzi programistycznych, za pomocą przycisków na urządzeniu i diod LED.
• easy - konfiguracja przez programator Hager Tebis TX.
• ETS - pełna parametryzacja profesjonalna przez oprogramowanie ETS z wykorzystaniem bazy danych produktowej KNX.

Zmiana trybu wymaga przywrócenia ustawień fabrycznych poprzez przytrzymanie przycisku R ponad 10 sekund.

Poza podstawowym załączaniem ON/OFF moduł oferuje obsługę 6 scen świetlnych, funkcję timera oraz opóźnień czasowych. Funkcja repeatera aktywowana długim (>5 s) naciśnięciem przycisku T retransmituje odebrane wiadomości radiowe - jednokrotne mignięcie diody fct ją włącza, dwukrotne wyłącza. Zasięg wynosi do 30 m w budynku mieszkalnym i do 100 m w otwartym terenie; konstrukcja budynku może go redukować.

Produkty quicklink mogą być konfigurowane między sobą nawet bez centrali czy bramy - wystarczą nadajniki radiowe Hager zgodne z protokołem KNX Radio.

Montaż podtynkowy

Urządzenie montuje się za mechanizmem włącznika lub gniazda - wymaga minimum 40 mm głębokości wbudowania. Podłączenie realizowane jest przez zaciski śrubowo-podnoszone ułatwiające wkładanie przewodów:

• przewody sztywne: przekrój 0,5-2,5 mm2
• przewody elastyczne: przekrój 0,5-1,5 mm2

Na płytce znajdują się oznaczenia L (faza), N (neutralny) oraz wyjście przekaźnikowe. Przewody wejść binarnych są fabrycznie zakończone kablami o długości około 20 cm - nie należy ich skracać nawet jeśli dane wejście nie jest wykorzystane; fabryczne koszulki izolacyjne chronią przed przypadkowym zwarciem.

Dioda fct sygnalizuje stan przekaźnika (świecenie czerwone = styk zamknięty). Przycisk T umożliwia ręczne załączenie lub wyłączenie obciążenia bez użycia systemu KNX.

Parametry eksploatacyjne: napięcie zasilania 230 V AC, temperatura pracy od -10°C do +50°C, wilgotność względna do 65% bez kondensacji, stopień ochrony IP20 pozwala na instalację wyłącznie w pomieszczeniach zamkniętych.

Urządzenie komunikuje się wyłącznie radiowo; aby integrować je ze standardową instalacją kablową KNX TP, należy użyć bramy TP/RF. Moduł spełnia wymagania dyrektywy RED 2014/53/UE oraz normy RoHS dotyczącej substancji niebezpiecznych.
