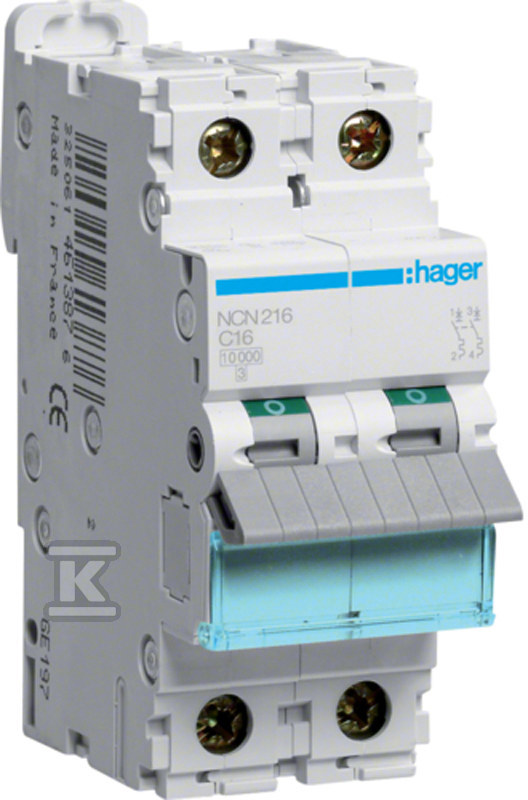

Wyłącznik nadprądowy Icn=10000A / Icu=15kA 2P C 16A NCN216

od 1 szt.150,69 zł
brutto / szt.
tymczasowy brak
Marka HAGER
Indeks Onninen:AEG569
Indeks producenta:NCN216
EAN:3250614614774
Opakowania zbiorcze:1 / 6 szt.

PROPONOWANE PRODUKTY

DANE TECHNICZNE

Charakterystyka wyzwalania: C
Do instalacji podtynkowych: tak
Głębokość wbudowania: 70 mm
Jednocześnie rozłączany biegun N: nie
Kategoria przepięcia: 3
Klasa ograniczenia energii: 3
Liczba biegunów: 2
Liczba biegunów (całkowita): 2
Liczba biegunów chronionych: 2
Montaż podtynkowy: tak
Możliwość dodatkowego wyposażenia: tak
Napięcie znamionowe: 400 V
Napięcie znamionowe izolacji Ui: 500 V
Prąd znamionowy: 16 A
Przekrój przyłączanego przewodu jednodrutowego: 1 ... 35 mm2
Przekrój przyłączanego przewodu wielożyłowego: 1 ... 25 mm2
Rodzaj napięcia: AC
Stopień ochrony (IP): IP20
Stopień zanieczyszczenia: 2
Szerokość wyrażona liczbą modułów: 2
Temperatura otoczenia w warunkach pracy: -25 ... 70 °C
Wykonanie przeciwwybuchowe: nie
Zakres częstotliwości: 50 ... 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V: 10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V: 10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V: 30 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V: 15 kA
Znamionowe napięcie udarowe wytrzymywane Uimp: 6 kV

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,073 m / 0,035 m / 0,087 m / 0,223 kg
Kod celny:85362010

Wyłącznik nadprądowy Icn=10000A / Icu=15kA 2P C 16A NCN216

Wyłącznik nadprądowy o charakterystyce wyzwalania typu C jest urządzeniem zaprojektowanym do ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Jego zadaniem jest automatyczne odłączenie obwodu, gdy prąd przekroczy bezpieczny poziom dla danego układu. Model ten posiada zdolność łączeniową Icn równą 10000A, co wskazuje na maksymalną wartość prądu krótkotrwałego, jaki może on bezpiecznie przerwać przy napięciu znamionowym.

Z kolei parametr Icu wynoszący 15kA określa najwyższą zdolność wyłączenia wyrażoną jako wartość efektywna prądu zwarciowego przy którym urządzenie gwarantuje swoje działanie według specyfikacji producenta. Wyposażony w dwa bieguny (2P), nie rozłącza jednocześnie bieguna N (neutralnego), co ma znaczenie podczas projektowania systemów

CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Deklaracja zgodności
