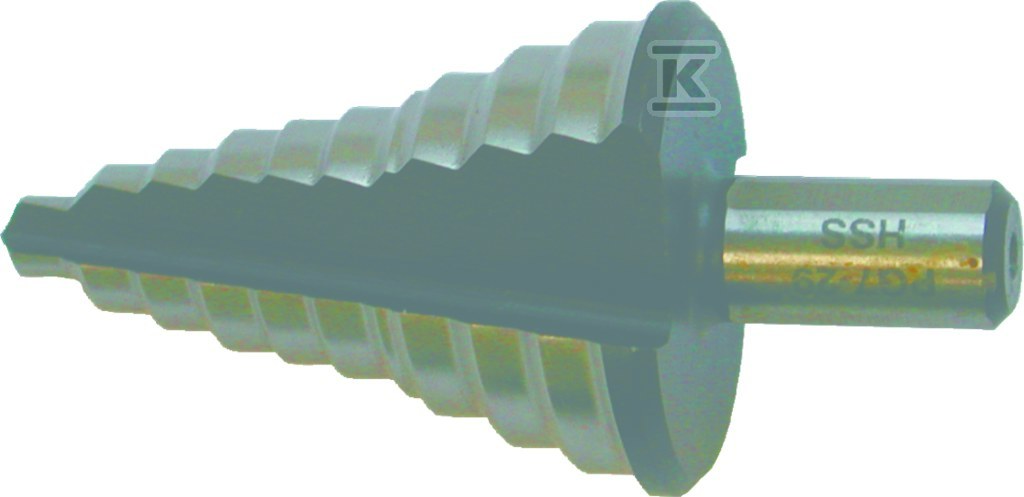

Wiertło stopniowe pod PG o 7-29 mm 231320

Wiertło stopniowe do otworów przelotowych PG w blachach elektromontażowych

Specjalna wersja przeznaczona do prac elektromontażowych, do wykonywania otworów przelotowych pod złącza PG w blachach o grubości do 4 mm. Narzędzie pozwala uzyskać kolejne średnice jednym przejściem, bez konieczności zmiany wiertła, co przyspiesza montaż osłon, przepustów i puszek w rozdzielnicach oraz obudowach metalowych. Konstrukcja stopniowa jest dopasowana do standardowych wymiarów PG stosowanych w instalacjach elektrycznych.

Zastosowanie i zakres otworów

Wiertło pokrywa zakres PG 7 - 9 - 11 - 13,5 - 16 - 21 - 29, co odpowiada stopniom wiercenia od 7 mm do 29 mm. W praktyce oznacza to możliwość wykonania otworów przelotowych pod popularne dławice kablowe bez dodatkowego rozwiertania.

• zakres PG: 7, 9, 11, 13,5, 16, 21, 29
• minimalny średnica robocza: 7 mm
• maksymalny średnica robocza: 29 mm
• maksymalna grubość blachy: 4 mm

Taki rozstaw stopni sprawdza się przy montażu w stalowych i aluminiowych obudowach, gdzie wymagany jest czysty otwór przelotowy o ściśle określonej średnicy.

Budowa i sposób pracy

Narzędzie wykonane jest ze stali szybkotnącej, co zapewnia dobrą trwałość krawędzi tnących przy wierceniu w metalu. Pracuje z dwiema krawędziami tnącymi, bez rowka wiórowego spiralnego i bez łamacza pióra. Brak wymiennej końcówki centrującej upraszcza konstrukcję i ogranicza liczbę elementów. Jednostka pomiarowa stopni jest w mm, a masa wiertła wynosi ok. 0,237 kg, co daje stabilny chwyt w wiertarce udarowej lub wiertarce stołowej. Brak rowka spiralnego oznacza, że wióry są odprowadzane w sposób typowy dla wierteł stopniowych, a nie spiralnie, co jest wystarczające przy cienkich blachach do 4 mm.

Praktyczne korzyści dla instalatora

• szybkie przejście przez kolejne średnice bez wyjmowania narzędzia z otworu
• powtarzalne otwory pod PG, bez konieczności sprawdzania średnicy suwmiarką
• mniejsza liczba narzędzi w zestawie montażowym
• stabilna praca w blachach do 4 mm grubości, typowych dla obudów rozdzielnic i puszek
• kompaktowa masa ok. 0,237 kg ułatwia prowadzenie wiertła ręcznie

Wiertło jest przeznaczone wyłącznie do otworów przelotowych, nie do nawiercania ślepych otworów. Przy zachowaniu prostopadłego prowadzenia uzyskuje się czyste krawędzie bez nadmiernego odkształcenia blachy.
