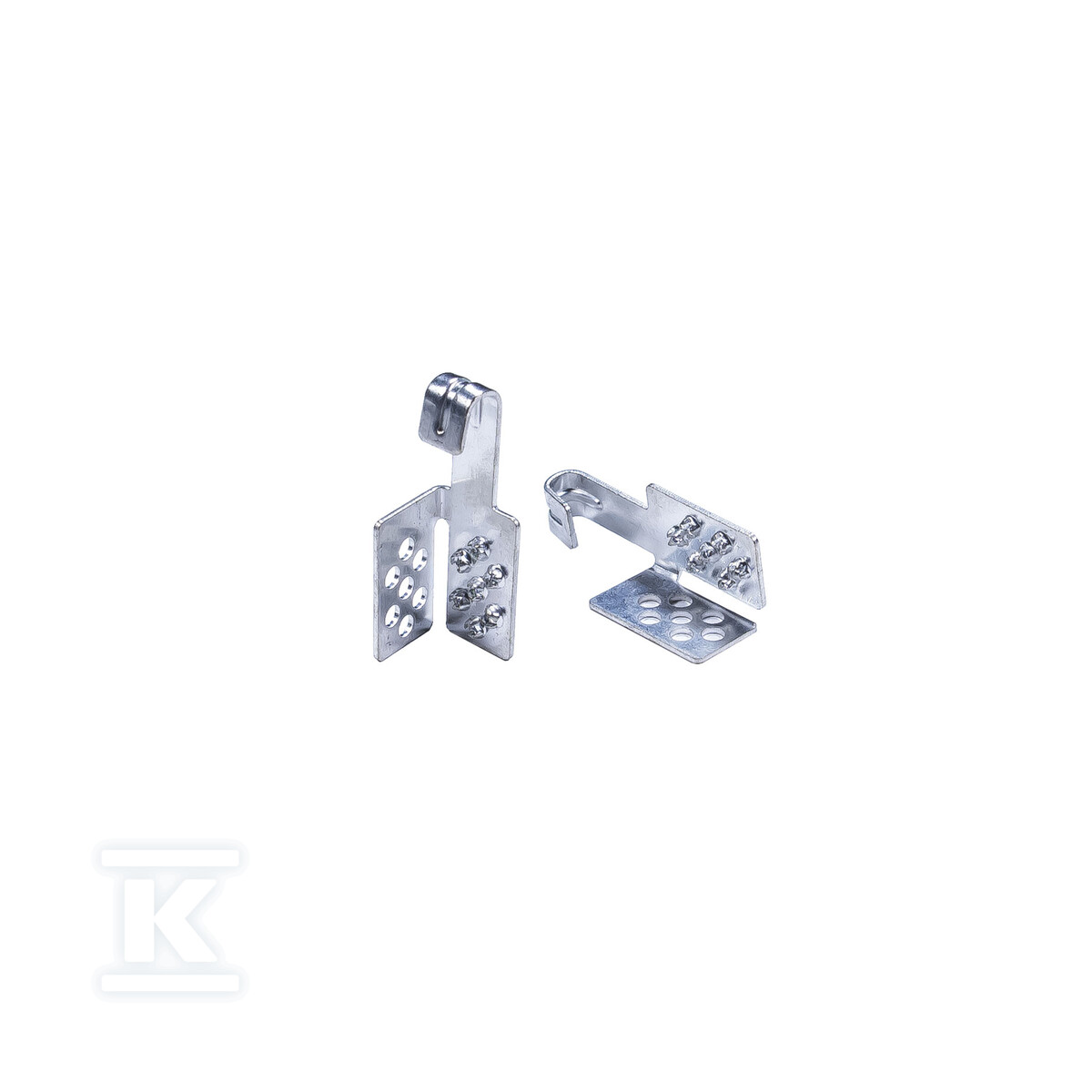

Konektor BX do folii grzewczej K.BX

Kompaktowe połączenie elektryczne folii grzewczej pod podłogą pływającą

Konektor instalacyjny przeznaczony do łączenia przewodu elektrycznego z folią grzewczą Heat Decor w układzie kątowym, gdzie kabel wychodzi w poprzek złącza. Rozwiązanie dedykowane do montażu pod podłogi pływające, gdzie liczy się niska grubość po zaciśnięciu i pewny styk elektryczny. Dzięki konstrukcji lisowej zapewnia stabilne połączenie przewodu z matą grzewczą bez konieczności lutowania, co przyspiesza montaż i ułatwia serwis.

Konstrukcja i materiał

Wykonany jest ze stopu miedzi powlekanego cyną. Powłoka cynowa ogranicza utlenianie styków i ułatwia lutowanie w razie potrzeby, a podstawa z miedzi zapewnia dobrą przewodność. Kształt kątowy pozwala poprowadzić kabel prostopadle do folii. Po zaciśnięciu element pozostaje płaski, z grubością na poziomie 2,38 mm, dzięki czemu nie tworzy wypukłości pod warstwą wykończeniową.

Zastosowanie i kompatybilność

Konektor służy do połączenia elektrycznego przewodu zasilającego z folią grzewczą Heat Decor. Producent wskazuje zastosowanie w seriach HD-EPL, HD-PRO oraz HD-G, a także do połączenia z nierdzewną siatką. W starszych materiałach element może występować pod oznaczeniem BX. Przeznaczenie pod podłogi pływające wynika z niskiego profilu po montażu bez naruszania konstrukcji posadzki.

Montaż i parametry geometryczne

Element ma długość 33,78 mm i szerokość 10,52 mm, co pozwala na szybkie dociśnięcie zacisku. Niewielkie wymiary ułatwiają pracę w ograniczonej przestrzeni między folią a podkładem. Po zaciśnięciu grubość 2,38 mm sprawia, że połączenie nie koliduje z elastycznymi warstwami podłogi pływającej. Montaż odbywa się metodą prasowania, bez dodatkowych narzędzi spawalniczych, co jest istotne zarówno dla instalatora, jak i dla użytkownika końcowego oczekującego trwałego i dyskretnego połączenia.
