Gniazdo MC4 dla przek. 4/6 i średnicy przewódu 5 - 6 mm 905211

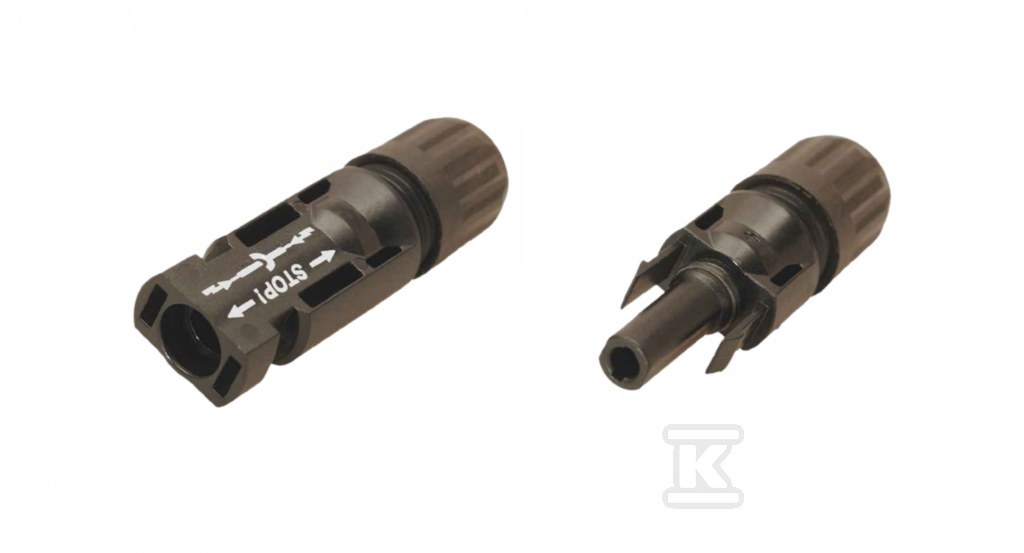

Złącze żeńskie MC4 do instalacji fotowoltaicznych

To złącze żeńskie typu MC4 zostało zaprojektowane specjalnie do łączenia przewodów fotowoltaicznych o przekroju 4 mm2 i 6 mm2. Jest to kluczowy element w obwodach DC, pozwalający na bezpieczne i szczelne połączenie kabli o średnicy od 5 do 6 mm. Dzięki zastosowaniu wtyczki zaciskowej, montaż odbywa się szybko i bez konieczności używania specjalistycznych narzędzi do lutowania czy skręcania w tradycyjnym rozumieniu – wystarczy odpowiednie dociskanie styku.

Kluczowym aspektem tego rozwiązania jest jego odporność na warunki atmosferyczne. Złącze posiada stopień ochrony IP 67, co oznacza, że jest całkowicie pyłoszczelne i może być zanurzone w wodzie na krótki czas (do 1 metra przez 30 minut). Dzięki temu instalacja pozostaje bezpieczna nawet podczas intensywnych opadów deszczu czy śniegu, a wilgoć nie dostanie się do wnętrza obwodu elektrycznego. Materiał wykonania obudowy to wytrzymały poliamid, który nie traci swoich właściwości mechanicznych w szerokim zakresie temperatur – od -40°C aż do +90°C.

Wewnątrz złącza znajduje się styk wykonany z miedzi cynowanej, co zapewnia niską rezystancję przejścia (zaledwie 0,35 mOhm) i minimalizuje ryzyko przegrzewania się połączenia pod obciążeniem. Dla przewodów o przekroju 4 mm2 i 6 mm2 złącze obsługuje prąd znamionowy do 30A, a dla cieńszych kabli (2,5 mm2) limit ten wynosi 22A. Maksymalne napięcie pracy to 1000 V zgodnie z normą IEC, co czyni je kompatybilnym z większością nowoczesnych systemów fotowoltaicznych. Klasa ochrony II gwarantuje dodatkowe bezpieczeństwo użytkowania bez konieczności uziemienia obudowy.

Zastosowanie i korzyści eksploatacyjne

Złącze to znajduje zastosowanie głównie w modułach PV oraz przy łączeniu stringów w instalacjach słonecznych. Jego konstrukcja pozwala na łatwy demontaż i ponowne podpięcie w razie potrzeby serwisu lub rozbudowy systemu – mechanizm MC4 jest standardem rynkowym, co ułatwia wymianę uszkodzonych elementów na inne kompatybilne produkty.

Warto zwrócić uwagę na konkretne korzyści wynikające z konstrukcji tego produktu:

• Uniwersalność montażu: Idealnie dopasowane do kabli o średnicy 5–6 mm, co obejmuje większość standardowych przewodów solarnych (np. H1Z2Z2-K).
• Bezpieczeństwo elektryczne: Niski opór stykowy (0,35 mOhm) zapobiega nadmiernemu nagrzewaniu się miejsca połączenia przy prądach rzędu 30A.
• Trwałość materiałów: Obudowa z poliamidu oraz styki miedziane cynowane są odporne na korozję i promieniowanie UV.
• Szybka instalacja: System zaciskowy eliminuje potrzebę stosowania skomplikowanych narzędzi montażowych przy każdym połączeniu.

Parametry pracy zmieniają się w zależności od zastosowanego przekroju przewodu: dla kabli o grubości 2,5 mm2 maksymalny prąd wynosi 22 A, natomiast przy użyciu przewodów 4 mm2 lub 6 mm2 (o średnicy zewnętrznej 5–6 mm) wartość ta wzrasta do 30 A. We wszystkich przypadkach urządzenie pracuje bezpiecznie pod napięciem znamionowym 1000 V (IEC). Dzięki klasie ochrony II oraz wysokim wartościom napięciowym, złącze to sprawdza się zarówno w małych instalacjach dachowych, jak i w większych farmach słonecznych, gdzie niezawodność każdego punktu połączenia jest krytyczna dla wydajności całego systemu.
