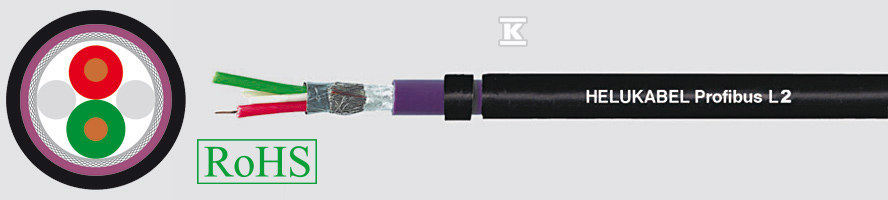

Przewód profibus L2 1x2X0,64 do układania pod ziemią 802177
Seria:PROFIBUS L2 ERD ARM
Indeks Onninen:DEC583
Indeks producenta:802177
EAN:4060892314612
Opakowania zbiorcze:1 / 10 m
PROPONOWANE PRODUKTY
DANE TECHNICZNE
Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji): -5 ... 80 °C
Dopuszczalna temperatura otoczenia kabla podczas montażu: -5 ... 60 °C
Ekran na wiązkach: Folia
Ekran wspólny: Folia + oplot
Identyfikacja żył: Kolor
Kategoria: Inne
Klasa żyły: Klasa 1 = jednodrutowa
Kolor powłoki/izolacji: Czarny
Liczba żył: 2
Materiał izolacji żyły: Polietylen piankowy z naskórkiem z polietylenu pe
Materiał powłoki zewnętrznej: PE (polietylen)
Materiał żyły: Miedź (Cu)
Nierozprzestrzeniający płomienia: Nie
Niska emisja dymów (zgodnie z EN 61034-2): nie
Przybliżona średnica zewnętrzna: 10.6 mm
Rodzaj powierzchni żyły: Bez pokrycia
Rozmiar AWG: 22
Struktura skrętki: Nie
Średnica żyły: 0.64 mm
Znamionowy przekrój żyły: 0.34 mm2
Wymiary i waga dotyczące jednostki sprzedaży: 1 m
dł/szer/waga:1 m / 0 m / 0,132 kg
Kod celny:85444995
Przewód profibus L2 1x2X0,64 do układania pod ziemią 802177
Dane elektryczne Impedancja:Rezystancja przewodu:Rezystancja izolacji, min:Rezystancja pętli:Pojemność wzajemna:Napięcie nominalne:Test napięcia:Wytrzymałość : 150 Ohm ± 10%55 Ohm/km5 GOhm x km110 Ohm/km max.30 nF/km nom.250 V1,5 kV9,6 kHz < 2,5 dB/km38,4 kHz < 4,0 dB/km4 MHz < 22,0 dB/km16 MHz < 42,0 dB/km Normy Standard aplikacji: Profibus zgodny z DIN 19245 T3 oraz EN50170 Budowa kabla Typ Budowa kabla Przewód, średnica: Izolacja żyły: Kolor: Konstrukcja przewodu: Separator: Powłoka wewnętrzna: Ekran 1: Ekran: Powłoka zewnętrzna: Średnica zewnętrzna kabla: Kolor powłoki zewnętrznej: Bezpośrednio do ziemi 1x2x0.64 mm Cu niepob. (AWG 22/1) PE komórkowy czerwony, zielony 2 żyły+2 linki - PVC Folia AL plecionka CU, pobielana PE ok. 10,6 mm ± 0,5 mm
