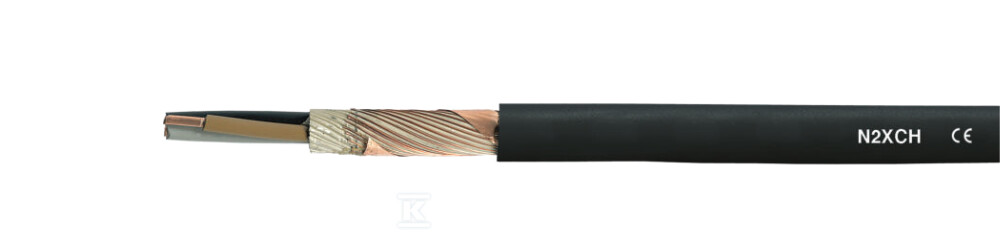

Przewód energetyczny 1kV N2XCH 3x2,5/2,5 bezhalogenowy czarny, typ RE 53207

Przewód energetyczny 1 kV N2XCH z żyłą koncentryczną i powłoką bezhalogenową

Przewód energetyczny i sterowniczy 0,6/1 kV z trzema żyłami miedzianymi 2,5 mm2 i żyłą koncentryczną 2,5 mm2, w czarnej powłoce LSOH. Wykonanie typu RE oznacza okrągłą żyłę jednodrutową klasy 1, izolację z polietylenu usieciowanego XLPE i zewnętrzną osłonę z termoplastycznego poliolefinu HM4. Średnica zewnętrzna wynosi ok. 15,5 mm, a kształt jest okrągły. Żyły są kolorowo oznaczone zgodnie z DIN VDE 0293-308 i skręcone, a całość znajduje się we wspólnym płaszczu wewnętrznym.

Budowa i materiały

Żyła robocza to miedź niepobielana jednodrutowa klasy 1 wg DIN VDE 0295, BS 6360 i IEC 60228. Izolacja żył wykonana jest z polietylenu usieciowanego XLPE 2XI1 wg HD 604 S1. Nad izolacją znajduje się wspólny płaszcz wewnętrzny, a następnie przewód koncentryczny z niepobielanych drutów Cu, który może pełnić funkcję PE, PEN lub ekranu. Opona zewnętrzna to termoplastyczny poliolefin HM4 wg HD 604 S1 w kolorze czarnym. Materiały użyte do produkcji nie zawierają silikonu, kadmu ani substancji zakłócających lakierowanie.

Właściwości przeciwpożarowe i parametry pracy

Konstrukcja bezhalogenowa LSOH zapewnia niską emisję dymu i brak wydzielania gazów korozyjnych i toksycznych w warunkach pożaru. Ograniczone jest rozprzestrzenianie ognia, a materiały spełniają wymagania testów:

• test ogniowy wg DIN VDE 0482-332-3-24, BS 4066 cz. 3, DIN EN 60332-3-24, IEC 60332-3-24
• bezhalogenowość wg DIN VDE 0482 cz. 267, DIN EN 50267-2-1, IEC 60754-1
• korozyjność gazów pożarowych wg DIN VDE 0482 cz. 267, DIN EN 50267-2-2, IEC 60754-2
• gęstość dymu wg DIN VDE 0482 cz. 1034-1+2, DIN EN 61034-1+2, IEC 61034-1+2, BS 7622 cz. 1+2

Napięcie pracy U0/U wynosi 0,6/1 kV, napięcie testu 4 kV. Maksymalna dopuszczalna temperatura pracy przewodu to +90 °C, a dopuszczalna temperatura otoczenia po montażu bez wibracji to -30 ... 90 °C. Zakres temperatur przy układaniu to -5 °C do +50 °C, a stacjonarnie -30 °C do +90 °C. Minimalny promień gięcia to 12x O kabla. Przewód wykazuje odporność na promieniowanie do 100x106 cJ/kg, do 100 Mrad.

Zastosowanie i warunki montażu

Przewód przeznaczony jest do instalacji o podwyższonych wymaganiach przeciwpożarowych, m.in. w elektrowniach, w suchych i wilgotnych pomieszczeniach, do układania nadtynkowo, na murze oraz w betonie. Nadaje się do instalacji zewnętrznych i do układania pod ziemią z użyciem rur, przy czym w kanale należy zabezpieczyć go przed gromadzeniem się wody. Żyła koncentryczna umożliwia zastosowanie jako PE lub PEN albo jako ekran. Produkt jest zgodny z wytycznymi dyrektywy niskonapięciowej 2014/35/EU i normami DIN VDE 0276 cz. 604 oraz HD 604 S1 cz. 1 i cz. 5G.
