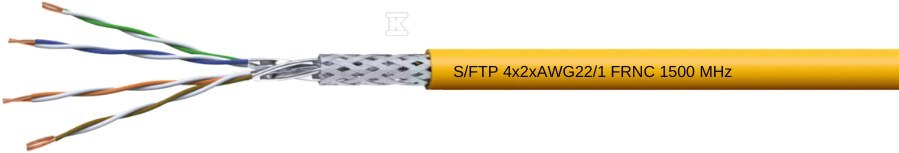

Przewód S/FTP 4x2XAWG22/1 CPR:B2ca żółty 18048563

Budowa kabla i podwójne ekranowanie

Kabel S/FTP o przekroju 4x2XAWG22/1 dedykowany jest profesjonalnym instalacjom sieciowym. Jego konstrukcja opiera się na miedzianej nieocynowanej żyłe jednodrutowej o przekroju AWG22/1 - grubszej niż w standardowych kablach Cat5e czy Cat6, co przekłada się na mniejszą rezystancję pętli (max. 115 ?/km) i lepsze parametry przy dłuższych trasach.

Izolacja wykonana w technologii PE skin-foam-skin (pianka polietylenowa między dwoma warstwami pełnego PE) obniża pojemność wzajemną do wartości nominalnej 45 nF/km i zapewnia stabilność elektryczną w całym zakresie temperatur pracy. Kolorystyka żył według standardu WH-BU, WH-OG, WH-GN, WH-BN odpowiada standardom TIA/EIA dla kabli skrętkowych.

Ekranowanie tego modelu to podwójna ochrona: każda para posiada własny ekran z folii AL/PET, a całość kabla dodatkowo chroni oplot miedziany ocynowany. Ta konstrukcja S/FTP (Shielded/Foiled Twisted Pair) skutecznie tłumi zakłócenia elektromagnetyczne (EMI) i crosstalk między parami - kluczowe przy prowadzeniu przewodów w sąsiedztwie instalacji elektrycznych czy urządzeń przemysłowych.

Powłoka zewnętrzna wykonana z tworzywa FRNC (Flame Retardant Non Corrosive) gwarantuje bezhalogenowość potwierdzoną normą IEC 60754-2 oraz niską korozyjność emitowanych gazów spalania (EN 50267). Średnica zewnętrzna wynosząca ok. 8,5 mm oraz masa jednostkowa 82 kg/km (w tym 42 kg/km czystej miedzi) determinują wymagania dotyczące rozmiaru korytek i prowadników kablowych.

Parametry transmisyjne i warunki eksploatacji

Znamionowa impedancja charakterystyczna 100 ? ± 5 ? spełnia wymagania norm dla sieci Ethernet, Fast Ethernet, Gigabit Ethernet i sieci o wyższych przepływnościach. Względna prędkość propagacji (NVP) na poziomie 79% pozwala precyzyjnie oszacować opóźnienie sygnału przy projektowaniu torów transmisyjnych - istotne przy sieciach czasowokrytycznych.

Kabel pracuje w zakresie temperatur od -20°C do +60°C, co umożliwia instalację zarówno wewnątrz budynków (w tym pomieszczeniach technicznych bez ogrzewania), jak i w osłoniętych trasach zewnętrznych. Maksymalny promień gięcia różni się w zależności od sposobu ułożenia:

• przy instalacji elastycznej (ruchome elementy): 8 × O przewodu (~68 mm)
• przy ułożeniu stałym: 4 × O przewodu (~34 mm)

Zastosowanie obejmuje analogową i cyfrową transmisję danych do częstotliwości 1500 MHz, co klasyfikuje go jako rozwiązanie kategorii wyższej niż Cat6A - odpowiednie dla sieci Ethernet 10GbE na dystansach do zalecanych limitów oraz infrastruktury obsługującej protokoły wymagające dużej przepustowości.

Normy i klasyfikacja pożarowa CPR

Produkt spełnia szereg norm branżowych dotyczących parametrów transmisyjnych i konstrukcji mechanicznej:

Norma	Zakres
EN 50288-4-1 / EN 50288-9-1	Kable symetryczne do aplikacji analogowych i cyfrowych
IEC 61156-5 / IEC 61156-7	Parametry transmisyjne kabli symetrycznych
EN 50173 / ISO/IEC 11801 ed.2	Standardy okablowania strukturalnego
EN 50174-2	Instalacja kabli - wymagania środowiskowe

Klasa reakcji na ogień według EN 50575: B2ca-s1,d1,a1 oznacza:

• B2ca - najwyższa klasa palności dla kabli budowlanych (poza A1/Fca)
• s1 - bardzo niska emisja dymu podczas spalania (EN 61034/IEC 61034)
• d1 - brak palenia rozprzestrzeniającego się kroplami/zapłonem (EN 50399, test wiązkowy)
• a1 - bardzo niska kwasowość gazów spalania potwierdzona badaniami

Dodatkowo kabel wykazuje odporność na pionowe rozprzestrzenianie płomienia zarówno dla pojedynczego przewodu (EN 60332-1-2), jak i wiązki (EN 60332-3-24) - wymóg typowy dla pionowych tras kablowych w budynkach wielokondygnacyjnych.

Żółta powłoka zewnętrzna (RAL 1021) ułatwia identyfikację tego typu kabla na tle innych instalacji strukturalnych - szczególnie przydatne w rozbudowanych serwerowniach i punktach dystrybucyjnych.
