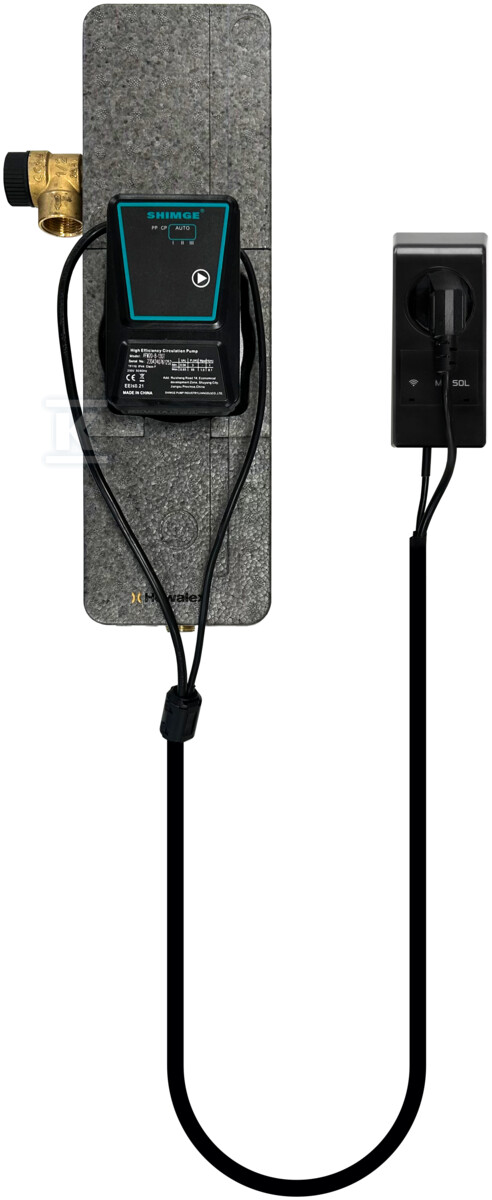

Zespół pompowy ALEX HX10 MS S6 DN12 HSP10S06AM12

Zespół pompowy solarny z fabrycznie podłączonym sterownikiem

Zespół pompowy ALEX HX10 MS S6 DN12 to jednodrogowa grupa solarna przeznaczona do wymuszania przepływu nośnika ciepła w instalacjach kolektorów słonecznych o powierzchni do 12 m2. Wersja z pompą obiegową i króćcami GZ1/2 pod orurowanie DN12 łączy w kompaktowej obudowie pompę obiegową, armaturę hydrauliczną i sterownik podłączony na etapie produkcji. Rozwiązanie typu Plug&Play uruchamia się po umieszczeniu sterownika w gniazdku, bez dodatkowego okablowania pompy i bez ustawiania parametrów.

Montaż Plug&Play i kompaktowa obudowa

Obudowa z polipropylenu pełni rolę izolacji cieplnej wnętrza zespołu. Wymiary 375 x 115 x 130 mm i masa 3,5 kg pozwalają na zabudowę w ograniczonej przestrzeni, a stabilny uchwyt ułatwia prowadzenie rur. Armatura przyłączeniowa umożliwia montaż z lewej, prawej lub dwustronnie, niezależnie od usytuowania zasobnika i naczynia przeponowego.

W standardzie znajdują się dwa zawory spustowe ułatwiające napełnianie i płukanie, zawór bezpieczeństwa 6 bar, manometr 0 - 6 bar, przyłącze naczynia wzbiorczego oraz wbudowany zawór zwrotny. Grupa pracuje z wodą grzewczą lub wodnym roztworem glikolu propylenowego do 50%, przy maksymalnym ciśnieniu pracy 6 bar. Maksymalna temperatura czynnika dla pompy to 110 °C, a dopuszczalna temperatura otoczenia 53 °C.

Pompa obiegowa sterowana jest sygnałem PWM2, spełnia wymogi dyrektywy ErP od sierpnia 2015 r. Współczynnik efektywności energetycznej EEI ? 0,20, pobór mocy 3 ÷ 45 W przy prądzie maksymalnym 0,50 A. Maksymalna wysokość podnoszenia przy Q = 0 m3/h to 6 m H2O, maksymalna wydajność 2,4 m3/h. Elektronika pompy jest wymienna bez demontażu pompy, co skraca serwis.

Sterowanie z Wi-Fi i automatyczną adaptacją

Fabrycznie podłączony sterownik solarny zapewnia w pełni automatyczną obsługę obiegu glikolowego. Sterowanie odbywa się na podstawie dwóch czujników temperatury - w kolektorze i w zasobniku - bez potrzeby zewnętrznego przepływomierza. Sterownik wykorzystuje sygnał zwrotny PWM do ustalenia przepływu w instalacji i dynamicznie adaptuje pracę pompy do zmiennych warunków.

Uruchomienie jest natychmiastowe po podłączeniu do sieci. Pamięć ustawień jest trwała na zaniki napięcia, a oprogramowanie aktualizuje się automatycznie po połączeniu z Internetem. Wbudowany modem Wi-Fi 2,4 GHz umożliwia zdalny podgląd i obsługę przez aplikację na Android i iOS w językach polskim, angielskim, hiszpańskim, niemieckim i włoskim.

Funkcje ochronne obejmują zabezpieczenie kolektorów przed przegrzaniem i zamarzaniem oraz funkcję urlopową integrującą ochronę przed przegrzaniem z wychładzaniem podgrzewacza. Sygnalizacja diodowa informuje o stanach pracy i awariach, dostępny jest tryb serwisowy pompy.

Odpowietrzanie, armatura i wydajność hydrauliczna

Zespół posiada innowacyjny system odpowietrzania. Trójnik przyłączeniowy z odpowietrznikiem montowany przy górnym króćcu wężownicy wykorzystuje wężownicę jako separator powietrza, a pęcherze są naturalnie odprowadzane w miejscu obniżonej prędkości przepływu. Dodatkowy zawór odpowietrzający grupy usuwa resztkowe powietrze po napełnieniu.

Niskie opory przepływu całego zespołu, potwierdzone w testach, są znacznie mniejsze niż w standardowych grupach pompowych. Dzięki temu instalacja pracuje cicho i efektywnie, a pompa osiąga wyższy uzysk energii przy niższym poborze. Gwarancja producenta wynosi 2 lata.
