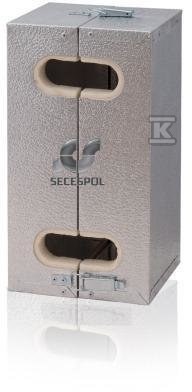

Izolacja APFI do wymienników LB60-21-40 2102-0067

Izolacja termiczna APFI do wymienników płytowych serii LB60 21-40 płyt

Dwuczęściowa powłoka izolacyjna przeznaczona do wymienników ciepła L-Line z serii LB60. Składa się z rdzenia z poliuretanowej pianki izolacyjnej pokrytej aluminiową powłoką, co ogranicza straty ciepła do pomieszczenia, chroni obsługę przed kontaktem z gorącymi powierzchniami i ogranicza powstawanie kondensatu w układach chłodniczych. Konstrukcja dopasowana jest do wymienników z liczbą płyt od 21 do 40, z montażem na miejscu poprzez owiniecie wokół korpusu wymiennika.

Budowa i materiały

Izolacja wykonana jest z pianki poliuretanowej o grubości 30 mm, pokrytej blachą aluminiową w wykończeniu stucco. Rdzeń charakteryzuje się przewodnością cieplną 0,026 W/mK i gęstością ok. 35 ± 10 % kg/m3. Powłoka aluminiowa zapewnia mechaniczną ochronę pianki i stabilność wymiarową w czasie eksploatacji.

Całość podzielona jest na dwie części - przednią i tylną - łączone ze sobą na miejscu za pomocą zamknięć zapinających ze stali ocynkowanej. Dzięki temu montaż nie wymaga demontażu wymiennika, a po założeniu powłoka przylega szczelnie do obudowy. Masa kompletu wynosi ok. 2,3 kg, a do założenia potrzebny jest jedynie ok. 40 mm wolnej przestrzeni wokół wymiennika.

Zastosowanie i montaż

Powłoka przeznaczona jest do płytowych wymienników ciepła HEXONIC serii LB60 z liczbą płyt 21 … 40. Stosowana jest w instalacjach grzewczych, chłodniczych i technologicznych, gdzie liczy się ograniczenie strat energii i bezpieczeństwo obsługi.

Typowe zastosowania obejmują:

• węzły cieplne i instalacje centralnego ogrzewania
• systemy przygotowania ciepłej wody użytkowej
• instalacje geotermalne i kotły z płaszczem wodnym
• wymienniki niskoprzepływowe w układach chłodzenia

Montaż odbywa się na miejscu, bez specjalistycznych narzędzi. Dwie połówki owija się wokół wymiennika i łączy zamknięciami zapinającymi, co pozwala na szybką instalację i demontaż przy przeglądzie.

Parametry pracy i bezpieczeństwo

Izolacja pracuje w temperaturach do +110 °C, co pozwala na zastosowanie w typowych układach grzewczych i ciepłej wody. Klasa palności rdzenia to F wg PN-EN ISO 11925 oraz B3 wg DIN 4102.

Dzięki niskiej przewodności cieplnej ogranicza straty energii w obiegu, a jednocześnie stanowi barierę termiczną dla personelu serwisowego. Aluminiowa powłoka chroni piankę przed uszkodzeniami mechanicznymi, a stalowe zamknięcia ocynkowane zapewniają trwałe połączenie obu części powłoki w warunkach instalacji.
