Izolacja APFI do wymienników LC170-10-20 2102-0338

Dwuczęściowa izolacja termiczna wymienników L-Line LC170 10-20 płyt

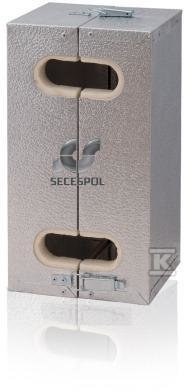

Dwuczęściowa osłona termiczna przeznaczona do płytowych wymienników ciepła L-Line w rozmiarze LC170, przeznaczona dla aparatów o liczbie płyt od 10 do 20. Konstrukcja APFI łączy rdzeń z poliuretanowej pianki izolacyjnej z zewnętrzną powłoką z blachy aluminiowej w wykończeniu stucco. Dwie połówki łączone są na miejscu za pomocą zapinających zamknięć, co pozwala na szybki montaż bez demontażu wymiennika i łatwy dostęp do serwisowania.

Izolacja ogranicza straty ciepła na powierzchni wymiennika, stabilizuje temperaturę czynnika i chroni przed niepożądanym oddziaływaniem otoczenia. Aluminiowa powłoka zapewnia mechaniczną ochronę pianki oraz estetyczny, jednolity wygląd węzła. Rozwiązanie jest dedykowane instalacjom ciepłowniczym i HVAC, gdzie liczy się trwała bariera termiczna przy zachowaniu możliwości okresowej kontroli połączeń płytowych.

Budowa i materiały

Rdzeń izolacji stanowi pianka poliuretanowa o grubości 30 mm i gęstości 35 ±10% kg/m3. Niska przewodność cieplna 0,026 W/mK przekłada się na skuteczną redukcję strat ciepła przy niewielkiej grubości warstwy. Zewnętrzna powłoka z blachy aluminiowej w fakturze stucco jest odporna na uszkodzenia mechaniczne i wilgoć, a jednocześnie lekka i łatwa w obróbce na budowie.

Połączenie dwóch części realizowane jest za pomocą stalowych ocynkowanych zamknięć zapinających. Mechanizm pozwala na pewne dociśnięcie połówek do korpusu wymiennika bez użycia dodatkowych narzędzi i bez konieczności wiercenia. Dzięki temu montaż jest szybki, a demontaż w trakcie przeglądów nie niszczy powłoki.

Parametry pracy i bezpieczeństwo

Izolacja pracuje bezpiecznie do temperatury +110 °C, co pokrywa typowe warunki pracy wymienników w instalacjach grzewczych i chłodniczych. Klasa palności określona jako F wg PN-EN ISO 11925 oraz B3 wg DIN 4102 wskazuje na zachowanie wymagane w instalacjach technicznych, przy czym ostateczna ocena ogniowa zależy od całego węzła i sposobu montażu.

Pianka poliuretanowa pokryta aluminium tworzy barierę ograniczającą przenikanie ciepła i chroni przed kondensacją na powierzchni wymiennika. Powłoka aluminiowa nie chłonie wilgoci i nie ulega korozji w typowych warunkach pomieszczeń technicznych. Stalowe zamknięcia ocynkowane zachowują właściwości mechaniczne w środowisku o podwyższonej wilgotności.

Zastosowanie i montaż

Produkt przeznaczony jest do wymienników ciepła L-Line typu LC170 z liczbą płyt 10-20. Dwuczęściowa forma dopasowuje się do kształtu aparatu i umożliwia montaż wokół już zainstalowanego wymiennika. Po założeniu obu połówek i zapięciu zamknięć uzyskuje się szczelną, stabilną osłonę bez mostków termicznych na łączeniach.

Rozwiązanie sprawdza się w węzłach cieplnych, pompowniach ciepła i instalacjach przemysłowych, gdzie wymagana jest trwała izolacja przy zachowaniu dostępu serwisowego. Lekka konstrukcja ułatwia transport i obsługę na miejscu, a powłoka aluminiowa pozwala na szybkie czyszczenie i utrzymanie estetyki pomieszczenia technicznego.
