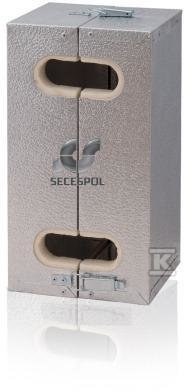

Izolacja APFI do wymienników LC170-61-80 2102-0341

Izolacja termiczna dwuczęściowa do płytowych wymienników L-Line

Izolacja APFI przeznaczona jest do wymienników ciepła serii L-Line z liczbą płyt od 61 do 80, w tym do modelu LC170-61-80. Dwuczęściowa konstrukcja pozwala na szybkie założenie osłony na już zamontowany wymiennik bez demontażu armatury. Połączenie elementów odbywa się za pomocą zamknięć zapinających, co ułatwia montaż i późniejszy dostęp serwisowy.

Konstrukcja i materiały

Rdzeń izolacyjny wykonany jest z poliuretanowej pianki izolacyjnej, pokrytej od zewnątrz blachą aluminiową w wykończeniu stucco. Powłoka aluminiowa stanowi barierę dyfuzyjną i chroni piankę przed uszkodzeniami mechanicznymi. Grubość warstwy izolacyjnej wynosi 30 mm.

Zestaw składa się z dwóch połówek łączonych na wymienniku. Zamknięcia wykonane są ze stali ocynkowanej, co zapewnia trwałość połączenia w warunkach instalacji grzewczych i chłodniczych. Taka budowa pozwala na szczelne otulenie korpusu wymiennika.

Wydajność cieplna i warunki pracy

Przewodność cieplna materiału izolacyjnego to 0,026 W/mK, co ogranicza straty ciepła przez obudowę wymiennika w stanie pracy. Maksymalna temperatura pracy wynosi +110 °C. Gęstość pianki to 35 ± 10 % kg/m3.

Klasa palności określona została jako F według PN-EN ISO 11925 oraz B3 według DIN 4102. Parametry te pozwalają na zastosowanie osłony w instalacjach grzewczych i technologicznych, gdzie wymagana jest stabilność wymiarowa i odporność na podwyższoną temperaturę.

Zastosowanie i kompatybilność

Izolacja przeznaczona jest do płytowych lutowanych wymienników ciepła L-Line w zakresie 61-80 płyt. Model LC170-61-80 odpowiada wymiarom wymienników z tej grupy płytowej, zapewniając pełne pokrycie powierzchni wymiennika bez konieczności docinania.

Montaż odbywa się poprzez nałożenie dwóch części na korpus wymiennika i zapięcie ich na zakładkach. Rozwiązanie jest przeznaczone dla instalatorów wykonujących modernizację izolacji oraz dla użytkowników końcowych chcących ograniczyć emisję ciepła do otoczenia i utrzymać temperaturę czynnika roboczego.
