Izolacja APFI do wymienników LC110-10-20 2102-0074

Otulina termiczna PUR z osłoną aluminiową do wymienników płytowych

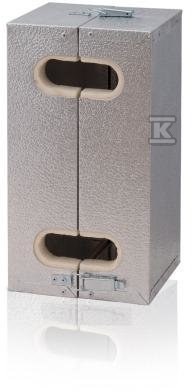

Otulina APFI przeznaczona jest do wymienników płytowych Hexonic serii LC110 w zakresie 10-20 płyt. Składa się z dwóch części, które po założeniu na wymiennik tworzą zamkniętą powłokę izolacyjną. Rozwiązanie ogranicza straty ciepła do pomieszczenia, zabezpiecza obsługę przed przypadkowym kontaktem z gorącą powierzchnią oraz ogranicza powstawanie kondensatu na zimnych powierzchniach w układach chłodniczych.

Budowa i materiały

Rdzeń izolacyjny wykonano z pianki poliuretanowej PUR o grubości 30 mm i przewodności cieplnej ? 0,026 W/mK. Zewnętrzną stronę stanowi aluminiowa osłona, która nadaje powłoce sztywność i odporność mechaniczną. Całość waży ok. 3 kg. Konstrukcja dwuczęściowa - przednia i tylna - pozwala na założenie otuliny bez demontażu wymiennika. Połączenie elementów realizowane jest za pomocą obejm, co zapewnia szczelne przyleganie do korpusu.

Montaż na miejscu i wymagania przestrzenne

Montaż odbywa się na miejscu, poprzez owinięcie wymiennika i dociśnięcie dwóch połówek. Nie są potrzebne specjalistyczne narzędzia, a założenie trwa ok. 10-15 minut. Do prawidłowego założenia wystarczy ok. 40 mm wolnej przestrzeni wokół wymiennika. Po ręcznym założeniu elementy mocuje się dołączonymi obejmami.

Zastosowania w instalacjach sanitarnych i grzewczych

Otulina klasyfikowana jest jako otulina z powłoką, przeznaczona do instalacji sanitarnych i techniki grzewczej. Sprawdzi się w węzłach cieplnych, systemach przygotowania ciepłej wody użytkowej, instalacjach grzewczych z gruntowymi wymiennikami ciepła oraz przy generatorach wodnych do kominków. Stosowana jest również przy wymiennikach niskoprzepływowych w układach chłodzenia.

Parametry pracy i ochrona przed kondensacją

Maksymalna temperatura pracy wynosi 135 °C, a konstrukcja zachowuje funkcjonalność w dół do -40 °C. Dzięki izolacji PUR ograniczone zostają straty ciepła w systemach grzewczych, a w systemach chłodniczych zmniejsza się ryzyko osiadania wilgoci na zimnej powierzchni wymiennika. Powłoka aluminiowa dodatkowo chroni izolację przed uszkodzeniami mechanicznymi i ułatwia utrzymanie czystości.
