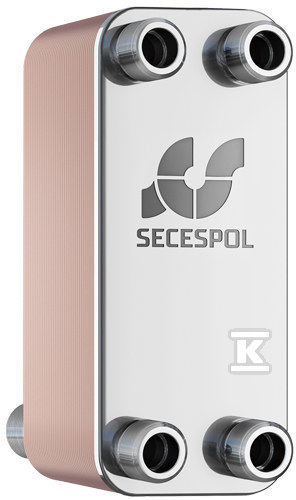

Wymiennik płytowy lutowany dwuprzepływowy LB31-70-2S-5/4" (przyłącza: 6 króćców GZ) 0203-0112

Kompaktowe rozwiązanie dla instalacji ciecz-ciecz

Wymienniki płytowe lutowane serii L-Line sprawdzają się w standardowych instalacjach grzewczych i chłodniczych, gdzie medium robocze krąży po obu stronach przegrody cieplnej. Konstrukcja dwuprzepływowa tego modelu pozwala na osiągnięcie wyższej wydajności wymiany ciepła przy bardziej wymagających parametrach pracy w porównaniu z wersjami jednoprądowymi - stąd oznaczenie 2S w nazwie.

Model LB31-70 wyposażony jest w 70 płyt o powierzchni 0,031 m2 każda, co daje sumaryczną powierzchnię wymiany ciepła dostosowaną do średnich obciążeń termicznych. Wymiary gabarytowe - 286 mm wysokości i 123 mm szerokości - umożliwiają montaż nawet w ciasnych przestrzeniach instalacyjnych, co docenią zarówno projektanci kotłowni, jak i serwisanci pracujący przy modernizacjach.

Konstrukcja i proces produkcji

Płyty wykonane ze stali nierdzewnej są trwale zespolone w procesie lutowania w piecu próżniowym z użyciem miedzi jako spoiwa. Ta technologia zapewnia szczelność konstrukcji oraz jednorodne połączenie wszystkich płyt bez stosowania uszczelek - minimalizuje to ryzyko nieszczelności w całym okresie eksploatacji.

Kształtowanie kanałów przepływowych zostało zoptymalizowane tak, by pogodzić dwie pozornie sprzeczne potrzeby: niskie opory hydrauliczne po stronie czynnika grzewczego lub chłodniczego oraz wysoką intensywność transferu ciepła. Dodatkowo profil kanałów zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika - istotna cecha w instalacjach, gdzie jakość medium nie zawsze jest idealna.

Obudowa przyłączy wykonana jest ze stali nierdzewnej, a gwintowane króćce pozwalają na szybki montaż bez konieczności spawania czy kołnierzowania orurowania.

Parametry pracy i warunki eksploatacji

Maksymalne ciśnienie robocze 30 bar oraz temperatura przepływu do 230°C klasyfikują ten wymiennik jako urządzenie zdolne obsłużyć typowe instalacje CO, piece na paliwa stałe czy układy chłodnicze przemysłowe. Dolna granica temperaturowa na poziomie -195°C otwiera możliwość zastosowań kriogenicznych.

Przyłącza gwintowane GZ 5/4" (11/4 cala) po obu stronach - pierwotnej i wtórnej - zapewniają kompatybilność z popularnymi rozmiarami rur stalowych stosowanych w instalacjach CO i C.O. Wersja przystosowana do otuliny izolacyjnej ułatwia późniejsze założenie izolacji termicznej bez ingerencji w samo urządzenie.

Odporność na zmiany ciśnienia i temperatury wynika z zwartej konstrukcji lutowanej oraz właściwości mechanicznych stali nierdzewnej - wymiennik toleruje dynamiczne warunki pracy charakterystyczne dla rozruchu kotłów czy nagłych zmian obciążenia instalacji.

Zalety użytkowe i dobór

Dwuprzepływowa konfiguracja oznacza, że czynnik po obu stronach przepływa równolegle w przeciwnych kierunkach (prąd przeciwprądowy), co maksymalizuje różnicę temperatur roboczych i pozwala uzyskać większą moc cieplną z jednostki powierzchni niż w przypadku prostszych rozwiązań jednoprądowych.

Dla każdego rozmiaru wymiennika L-Line dostępne są różne wielkości przyłączy oraz warianty przepływowe - dobór konkretnego modelu zależy od parametrów projektowanego obiegu cieplnego, dostępnego miejsca montażowego oraz wymagań dotyczących mocy.

Prosty montaż i demontaż to cecha szczególnie istotna przy konserwacji - brak uszczelek eliminuje jeden z najczęstszych punktów potencjalnych awarii, a konstrukcja lutowana nie wymaga okresowego dokręcania ani kontroli szczelności w takim stopniu jak wymienniki płytowo-uszczelkowe.
