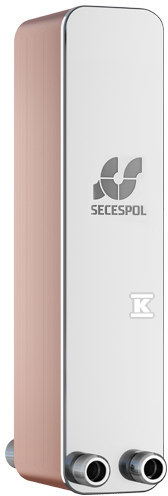

Wymiennik płytowy lutowany dwuprzepływowy LB60-20H-2-5/4" (przyłącza: 4 króćce GZ) 0205-0686

Dwuprzepływowa konstrukcja do instalacji grzewczych i chłodniczych

Wymienniki serii L-Line to urządzenia płytowe lutowane miedzią, zaprojektowane do standardowych aplikacji typu ciecz-ciecz - zarówno w instalacjach grzewczych, jak i chłodniczych. Konstrukcja dwuprzepływowa (oznaczenie „2" w numerze modelu) oznacza, że medium robocze przepływa przez wymiennik dwiema równoległymi drogami, co pozwala uzyskać wyższą wydajność wymiany ciepła nawet przy bardziej wymagających parametrach pracy.

Model LB60-20H-2 dysponuje 20 płytami roboczymi, co przekłada się na odpowiednio dużą powierzchnię wymiany ciepła zamkniętą w kompaktowej obudowie o wysokości 538 mm i szerokości 123 mm. Przyłącza gwintowe 5/4" (11/4 cala) wykonane ze stali nierdzewnej znajdują się po obu stronach obwodu - zarówno pierwotnego, jak i wtórnego - co upraszcza podłączenie do istniejących instalacji rurowych.

Parametry pracy i odporność konstrukcji

Urządzenie pracuje w zakresie temperatur od -195°C do +230°C, co czyni je uniwersalnym narzędziem - od instalacji chłodniczych po systemy grzewcze z wysokimi parametrami nośnika ciepła. Maksymalne ciśnienie robocze wynoszące 30 bar pozwala na stosowanie go w instalacjach średniociśnieniowych bez konieczności stosowania dodatkowych zabezpieczeń.

Płyty wykonane ze stali nierdzewnej są ze sobą trwale zespolone w procesie lutowania w piecu próżniowym - ta technologia produkcji zapewnia szczelność konstrukcji nawet przy długotrwałej eksploatacji i cyklicznych zmianach temperatury. Wysoka odporność korozyjna materiału sprawia, że wymiennik radzi sobie z typowymi czynnikami agresywnymi występującymi w wodzie sieciowej czy glikolowych nośnikach ciepła.

Konstrukcja jest przystosowana do nałożenia otuliny izolacyjnej, co minimalizuje straty ciepła podczas pracy - istotna cecha szczególnie w instalacjom centralnego ogrzewania, gdzie każdy kilowat niepotrzebnie tracony do otoczenia to dodatkowy koszt eksploatacyjny.

Kształtowanie przepływu i zalety eksploatacyjne

Profil kanałów przepływowych w wymiennikach L-Line został zoptymalizowany tak, by osiągnąć kompromis między niskimi oporami hydraulicznymi a wysoką skutecznością wymiany ciepła. Odpowiednie ukształtowanie szczelin międzypłytowych zapobiega jednocześnie gromadzeniu się zanieczyszczeń - kamienia kotlowego, zawiesin czy produktów korozji - co wydłuża okres bezawaryjnej pracy i ogranicza konieczność konserwacji.

Wymienniki płytowe tego typu wyróżniają się prostym montażem i demontażem. Przyłącza gwintowe umożliwiają szybkie podłączenie bez konieczności spawania ani specjalistycznych narzędzi - wystarczą standardowe klucze rurowe. Małe gabaryty przy relatywnie dużych obciążeniach cieplnych pozwalają na instalację nawet w ciasnych pomieszczeniach kotłowni czy rozdzielni cieplnych.

Dwuprzepływowa konfiguracja sprawdza się szczególnie tam, gdzie standardowe wymienniki jednoprzepływowe nie zapewniają wystarczającej mocy przy dostępnych parametrach czynnika - na przykład w układach przygotowania c.w.u., wstępnego podgrzewania medium czy pośrednich obiegach grzewczych.
