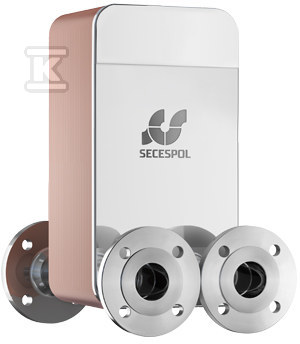

Wymiennik płytowy lutowany dwuprzepływowy LC110-60L-2-DN50CS (przyłącza: 4 kołnierze ze stali węglowej) 0206-2011

Kompaktowa konstrukcja dla wymagających instalacji

Wymienniki płytowe z serii L-line to urządzenia przeznaczone do standardowych instalacji grzewczych i chłodniczych typu ciecz-ciecz. Dwuprzepływowa konfiguracja oznacza, że medium robocze przepływa przez wymiennik dwa razy - raz w jednym kierunku, drugi raz w przeciwnym - co pozwala na znacznie intensywniejszą wymianę ciepła niż w wersjach jednoprzepływowych. To rozwiązanie sprawdza się szczególnie tam, gdzie parametry pracy są bardziej wymagające.

Konstrukcja opiera się na cienkich płytach ze stali nierdzewnej, które są ze sobą trwale zespolone w procesie lutowania próżniowego z użyciem lutu miedzianego. Proces ten gwarantuje szczelność połączeń - nie ma tu uszczelek ani punktów potencjalnych nieszczelności między płytami. Specjalnie ukształtowane kanały przepływowe tworzą turbulentny ruch medium, co zwiększa efektywność wymiany ciepła przy jednoczesnym ograniczeniu oporów przepływu. Ta geometria zapobiega też gromadzeniu się zanieczyszczeń wewnątrz urządzenia.

Przyłącza stanowią cztery kołnierze ze stali węglowej o średnicy nominalnej DN50 po obu obwodach - pierwotnym i wtórnym. Wymiary gabarytowe to 466 mm wysokości i 258 mm szerokości.

Parametry pracy i granice eksploatacyjne

Maksymalna temperatura przepływu sięgająca 230°C oraz ciśnienie robocze do 30 bar pozwalają na zastosowanie tego typu wymienników zarówno w typowych instalacjach CO czy układach chłodzenia, jak i w bardziej obciążonych systemach przemysłowych. Urządzenie dobrze znosi gwałtowne zmiany temperatury i skoki ciśnienia - to istotna cecha w instalacjach, gdzie takie sytuacje zdarzają się regularnie.

Stal nierdzewna jako materiał płyt zapewnia wysoką odporność korozyjną, a lutowanie miedzią dodatkowo wzmacnia trwałość połączeń. W praktyce oznacza to długi, bezserwisowy okres użytkowania bez konieczności częstej konserwacji.

Dwuprzepływowa wersja charakteryzuje się wyższą wydajnością cieplną niż konfiguracja jednoprzepływowa przy porównywalnych gabarytach - rozwinięta powierzchnia wymiany ciepła mieści się w kompaktowej obudowie.

Zastosowania praktyczne

Wymiennik dwuprzepływowy sprawdza się wszędzie tam, gdzie potrzebna jest intensywna wymiana ciepła przy ograniczonej przestrzeni montażowej:

• instalacje centralnego ogrzewania - piece kondensacyjne, kotły na paliwo stałe,
• układy chłodzenia - klimakonwektory, chłodnie,
• aplikacje przemysłowe - podgrzewanie lub schładzanie mediów technologicznych,
• przemysł spożywczy i farmaceutyczny - tam gdzie wymagana jest niezawodność i łatwość czyszczenia.

Małe gabaryty przy dużych obciążeniach cieplnych to główna zaleta tego typu konstrukcji - wymiennik zajmuje znacznie mniej miejsca niż klasyczny wymiennik rurowy o porównywalnej mocy.

Montaż i dostępność konfiguracji

Prosty montaż i demontaż to cecha wynikająca z kompaktowej budowy oraz standardowych przyłączy kołnierzowych DN50. W razie potrzeby wymiany lub czyszczenia cała operacja jest szybka dzięki niewielkiej liczbie punktów mocowania.

Producent oferuje dla każdego rozmiaru wymiennika różne wielkości przyłączy oraz wersje jedno- lub dwuprzepływowe - można więc dobrać konfigurację dokładnie pod kątem konkretnej instalacji. Dostępne są też dokumentacje techniczne potwierdzające zgodność z normami oraz atesty higieniczne umożliwiające stosowanie w branży spożywczej.

Dwuprzepływowa odmiana tego wymiennika to optymalny wybór tam, gdzie standardowa wydajność jednoprzepływowej wersji okazuje się niewystarczająca - na przykład przy większych różnicach temperatur między obiegami lub przy potrzebie kompaktowego rozwiązania o wysokiej mocy cieplnej.
