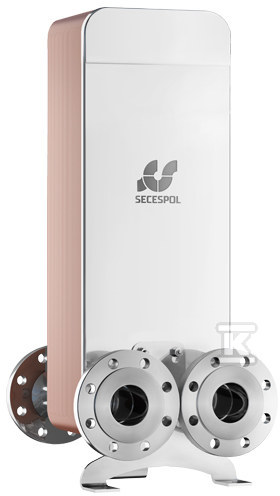

Wymiennik płytowy lutowany dwuprzepływowy LD235-30L-2-DN80CS (przyłącza: 4 kołnierze ze stali węglowej) 0255-0267

Kompaktowe rozwiązanie dla instalacji ciecz-ciecz

Wymiennik płytowy lutowany dwuprzepływowy LD235-30L-2-DN80CS to urządzenie z serii L-LINE przeznaczone do standardowych instalacji grzewczych i chłodniczych, w których nośnikiem ciepła są ciecze. Konstrukcja dwuprzepływowa oznacza, że oba obiegi (pierwotny i wtórny) pracują jednocześnie w trybie przeciwprądu - to rozwiązanie pozwala na osiągnięcie wysokiej wydajności wymiany ciepła nawet przy bardziej wymagających parametrach roboczych.

Wymiennik wykonano ze stali nierdzewnej, a płyty zespolono za pomocą lutowania miedzią w piecu próżniowym. Proces ten gwarantuje szczelność połączeń oraz trwałe zespolenie wszystkich elementów konstrukcji - bez użycia uszczelek czy dodatkowych materiałów uszczelniających. Dzięki temu urządzenie charakteryzuje się wysoką odpornością korozyjną oraz zdolnością pracy w zmiennych warunkach ciśnieniowo-temperaturowych.

Parametry pracy i obciążenie cieplne

Maksymalna temperatura przepływu sięga 230°C, a dopuszczalne ciśnienie robocze wynosi 30 bar. To parametry pozwalające na zastosowanie wymiennika zarówno w typowych instalacjach CO, jak i w bardziej wymagających układach przemysłowych. Przy kompaktowych gabarytach - wysokość 788 mm, szerokość 310 mm - urządzenie oferuje duże obciążenie cieplne, co czyni je efektywnym wyborem tam, gdzie przestrzeń montażowa jest ograniczona.

Optymalnie ukształtowane kanały przepływowe zapewniają kompromis między niskimi oporami przepływu a wydajnością wymiany ciepła. Jednocześnie geometria kanałów zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika, co wydłuża jego żywotność i ogranicza konieczność konserwacji.

Przyłącza i kompatybilność instalacyjna

Wymiennik wyposażono w przyłącza gwintowane o średnicy nominalnej DN80 po obu stronach - zarówno po stronie pierwotnej, jak i wtórnej. Rozwiązanie to umożliwia bezpośrednie połączenie z rurociągami instalacji o standardowej średnicy.

Urządzenie jest przystosowane do współpracy z otulinami izolacyjnymi, co pozwala na jego prawidłowe zaizolowanie termiczne po zamontowaniu w instalacji.

Montaż i eksploatacja

Prosta budowa konstrukcyjna przekłada się na prosty montaż i demontaż wymiennika. Brak uszczelek eliminuje jeden z potencjalnych punktów nieszczelności, a cała jednostka stanowi jeden zamknięty moduł cieplny. Dla każdego rozmiaru wymiennika dostępne są różne wielkości przyłączy oraz wersje dwuprzepływowe - co pozwala dobrać urządzenie do konkretnych potrzeb instalacji.
