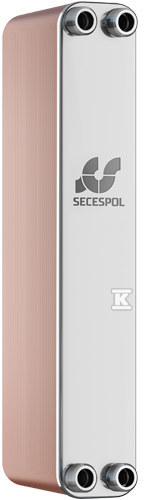

Wymiennik płytowy lutowany jednoprzepływowy LA34-30-3/4" (przyłącza: 4 króćce GZ) 0210-0017

Kompaktowa konstrukcja do instalacji ciecz-ciecz

Wymienniki płytowe z serii L-line sprawdzają się w standardowych układach grzewczych i chłodniczych, gdzie nośnikiem ciepła są dwa różne medium ciekłe. Konstrukcja oparta na stalowych płytach połączonych w piecu próżniowym stopem miedzi zapewnia szczelność i trwałe zespolenie całego pakietu - bez uszczelek, które mogłyby się zużyć lub przepuścić medium.

Profil kanałów przepływowych zaprojektowano tak, by osiągnąć kompromis między niskimi oporami hydraulicznymi a wysoką wydajnością wymiany ciepła. Charakterystyka ta jednocześnie utrudnia gromadzenie się zanieczyszczeń wewnątrz wymiennika, co ma znaczenie w instalacjach z wodą o podwyższonym stopniu twardości lub niewielkim zawiesinom.

Parametry pracy i odporność

Maksymalna temperatura przepływu na poziomie 230°C oraz ciśnienie robocze do 30 bar pozwalają na zastosowanie zarówno w typowych instalacjach CO, jak i w bardziej wymagających układach przemysłowych. Warto zwrócić uwagę na wysoką odporność korozyjną stali nierdzewnej - konstrukcja dobrze znosi kontakt z wodą kotłową czy glikolem, pod warunkiem że parametry chemiczne medium mieszczą się w dopuszczalnych granicach.

Wymienniki jednoprzepływowe z czterema króćcami przyłączeniowymi o średnicy 3/4 cala (gwint zewnętrzny GZ) umożliwiają prosty montaż w rozdzielaczach CO, układach przygotowania c.w.u. czy przemysłowych obiegach chłodniczych. Wymiary gabarytowe (299 × 81 mm) pozwalają na instalację nawet w miejscach o ograniczonej przestrzeni - seria LA34 oferuje przy tym większą powierzchnię wymiany niż mniejsze modele LA12 czy LA14.

Zalety użytkowe i dobór konfiguracji

Małe gabaryty przy relatywnie dużych obciążeniach cieplnych to cecha charakterystyczna całej linii L - pakiety płytowe generują wysoką moc przy niewielkiej objętości wewnętrznej. Konstrukcja lutowana miedzią przenosi naprężenia wynikające ze zmian temperatury i ciśnienia bez degradacji połączeń.

Dla bardziej wymagających parametrów pracy dostępne są również wersje dwuprzepływowe (oznaczone symbolem „2" lub „2S"), które przy zachowaniu tych samych gabarytów oferują wyższą wydajność wymiany ciepła. Seria LA34 mieści się między kompaktowymi modelami a największymi jednostkami LB/LM - wybór konkretnej wielkości zależy od mocy projektowej i dostępnego miejsca montażowego.

Prosty demontaż umożliwia ewentualne czyszczenie lub wymianę całego pakietu płyt bez specjalistycznych narzędzi - instalator doceni to przy pracach serwisowych w trudno dostępnych lokalizacjach.
