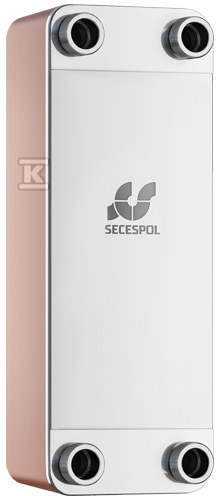

Wymiennik płytowy lutowany jednoprzepływowy LC170-50-2" (przyłącza: 4 króćce GZ) 0207-0275

Konstrukcja i zasada działania

Wymiennik płytowy lutowany LC170-50 to urządzenie typu jednoprzepływowego, w którym medium grzewcze i odbiorcze przepływają przez oddzielne sekcje płytowe bezpośrednio stykające się ze sobą. Płyty wykonane ze stali nierdzewnej są trwale zespolone w procesie lutowania w piecu próżniowym z użyciem miedzi jako spoiwa. Ta technologia zapewnia całkowitą szczelność konstrukcji - nie ma żadnych uszczelek czy połączeń mechanicznych, które mogłyby przeciekać pod wpływem ciśnienia lub temperatury.

Konstrukcja typu ciecz-ciecz sprawia, że urządzenie sprawdza się zarówno w instalacjach grzewczych, jak i chłodniczych - przekazując ciepło bezpośrednio między dwoma obiegami medium bez udziału powietrza pośredniczącego.

Parametry pracy i odporność

Maksymalna temperatura przepływu sięga 230°C, a maksymalne ciśnienie robocze wynosi 30 bar. Te parametry pozwalają na zastosowanie w wymagających instalacjach przemysłowych i komercyjnych, gdzie występują wysokie temperatury czynnika grzewczego. Stal nierdzewna w połączeniu z lutowaniem miedzią zapewnia wysoką odporność korozyjną - urządzenie dobrze znosi kontakt z wodą grzewczą, glikolem i innymi typowymi medium stosowanymi w instalacjach C.O. i C.W.U.

Wymiennik charakteryzuje się też dużą odpornością na zmiany ciśnienia i temperatury - nie ma ryzyka odkształceń czy rozszczelnienia przy nagłych skokach parametrów pracy, co jest istotne w systemach gdzie dochodzi do rozruchu kotłów lub przełączania między trybem grzania a trybem czuwania.

Geometria przepływu i wydajność cieplna

Kanały przepływowe mają optymalnie ukształtowaną geometrię, która stanowi kompromis między niskimi oporami przepływu a wysoką wydajnością wymiany ciepła. Przy tym samym nakładzie pompy obiegowej uzyskuje się lepsze przekazanie energii cieplnej niż w przypadku wymienników o prostszej geometrii płyt.

Istotną zaletą jest też samooczyszczanie kanałów - optymalny kształt zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika. W praktyce oznacza to mniejsze ryzyko niedrożności i konieczności częstego serwisowania, szczególnie przy pracy z wodą o podwyższonej twardości lub zanieczyszczoną.

Przyłącza gwintowane 2 cale (50 mm) po obu stronach umożliwiają prosty montaż do instalacji za pomocą standardowych elementów gwintowanych. Wymiennik pasuje do otulin izolacyjnych, co pozwala na zamontowanie go w warstwie izolacji termicznej bezpośrednio przy rurociągach.

Gabaryty i montaż

Wymiennik ma szerokość 258 mm i wysokość 688 mm - są to małe gabaryty jak na urządzenie o takich parametrach roboczych. Przy dużych obciążeniach cieplnych nie zajmuje dużo miejsca w kotłowni czy węźle cieplnym, co ułatwia aranżację pomieszczenia technicznego.

Montaż i demontaż są proste dzięki gwintowanym przyłączom - nie wymaga specjalistycznych narzędzi ani spawania na miejscu. W razie konieczności wymiany można go odkręcić i założyć nowy bez ingerencji w pozostałą instalację.

Dla każdej wielkości wymiennika istnieje możliwość wyboru różnych wielkości przyłączy oraz dostępna jest wersja dwuprzepływowa o jeszcze wyższej wydajności wymiany ciepła dla bardziej wymagających parametrów pracy.
