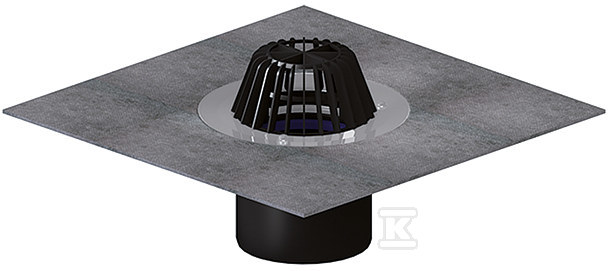

Wpust dachowy płaski grawitacja 160mm kosz kołnierz bitumiczny HL62H/5

Konstrukcja wpustu i kołnierz bitumiczny

Korpus wykonany z polipropylenu wyposażono w termicznie izolowaną ściankę - rozwiązanie zapobiegające powstawaniu mostków termicznych w warstwie ocieplenia dachu. Fabrycznie przyspawany kołnierz bitumiczny o średnicy 500 mm i grubości 2,5 mm tworzy płaszcz przystosowany do bezpośredniego zgrzewania z hydroizolacją bitumiczną na zakładkę 100-150 mm.

W komplecie znajduje się kosz chwytający liście montowany na wcisk do kielicha korpusu.

Połączenie z instalacją odpływową realizuje się przez kielich DN160 - bezpośrednio z rurami PP lub PVC albo za pośrednictwem kielicha kompensacyjnego przy systemach rur HDPE przeznaczonych do zgrzewania.

Elementy rozbudowy i dopasowanie do grubości izolacji

Wysokość zabudowy 100 mm nie zawsze wystarcza przy grubych układach izolacji - dlatego producent oferuje rozbudowany program nadbudów i pierścieni dopasowujących. Pierścień nośny HL062B.3E umożliwia połączenie z klasycznym układem warstw, natomiast pierścienie odwadniające HL160-nadbudowa serii HL350 oraz HL161 nadbudowa serii HL65 poszerzają zakres grubości izolacji. Elementy przedłużające z serii HL350 / HL350.1 / HL350.1H oferują wysokości 130-180 mm z własną przelotką i uszczelnieniem, a przedłużki HL65 / HL65H / HL65P (300-345 mm) sprawdzają się przy grubych konstrukcjach dachowych.

Dzięki temu jeden typ wpustu obsłuży zarówno dachy o tradycyjnym układzie warstw, jak i konstrukcje odwrócone, wentylowane oraz zielone.

Parametry pracy i trwałość

Przepływ nominalny 14,1 l/s przy DN160 plasuje ten model powyżej większości rozwiązań konkurencyjnych w tej klasie średnicy - istotne przy intensywnych opadach na dużych powierzchniach stropodachów.

Zakres temperatury roboczej od -50°C do +100°C pozwala na stosowanie zarówno w ekstremalnie zimnych klimatach, jak i w miejscach narażonych na przegrzewanie powierzchni dachu. Maksymalne obciążenie statyczne wynosi 150 kg, co zapewnia margines bezpieczeństwa podczas prac konserwacyjnych. Producent deklaruje żywotność minimum 50 lat.

Montaż

Korpus sztywno mocuje się do konstrukcji nośnej za pomocą otworów montażowych dostępnych po odgięciu brzegów kołnierza bitumicznego. Następnie materiał hydroizolacyjny (lub paroizolacja) zgrzewa się bezpośrednio z polimerobitumicznym płaszczem na zakładkę. Wylot kielichowy łączy się z pionem kanalizacyjnym przez rurę rozety lub mufę przejściową - w razie potrzeby adapterem systemowym HL9 do rur stalowych lub żeliwnych bez kielicha.

Do kompletnego zestawu dołączona jest fabryczna osłona ochronna (zabudowa), którą usuwa się dopiero po zakończeniu prac dekarskich - chroni ona wnętrze wpustu przed zabrudzeniem podczas kolejnych etapów robót wykończeniowych.
