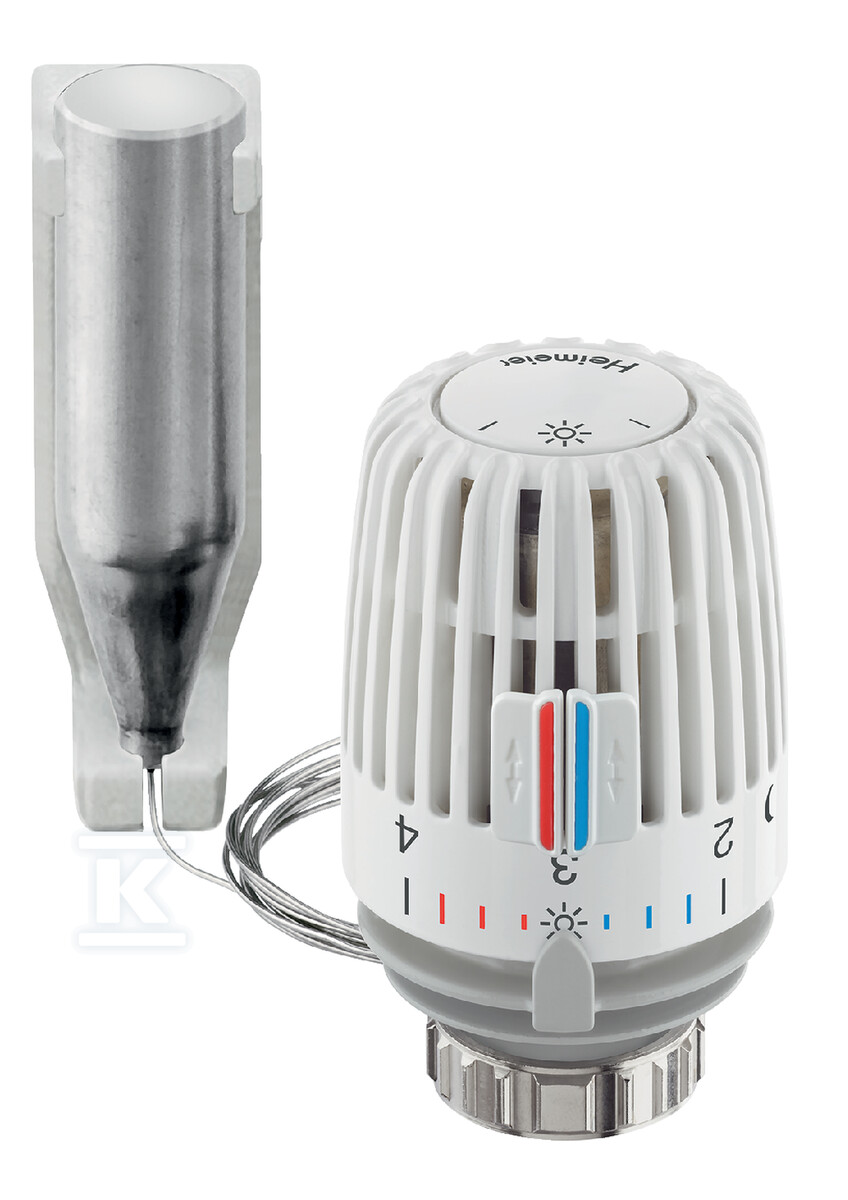

Głowica termostatyczna K - Czujnik zdalny 5.0m, klasa A, biała 6005-00.500

Głowica termostatyczna K z czujnikiem zdalnym 5 m do indywidualnej regulacji temperatury

Głowica termostatyczna K z czujnikiem zdalnym i kapilarą 5 m przeznaczona jest do precyzyjnej regulacji temperatury w pomieszczeniu przy grzejnikach, konwektorach i radiatorach. Dzięki oddzieleniu czujnika od korpusu głowicy możliwe jest pomiar temperatury w miejscu reprezentatywnym, nawet gdy głowica musi zostać zamontowana za zasłoną, w obudowie grzejnika lub w ciasnej niszy. Konstrukcja z termostatem wypełnionym cieczą zapewnia dużą siłę nastawczą i stabilne zachowanie regulacji przy małych różnicach temperatury.

Budowa i zasada działania

Urządzenie pracuje jako regulator proporcjonalny bez energii pomocniczej. Ciecz czuła na temperaturę znajduje się głównie w czujniku zdalnym i oddziałuje przez rurkę kapilarną na mieszek falisty w korpusie głowicy. Zmiana skoku zaworu wywołana zmianą temperatury powietrza wynosi ok. 0,22 mm/K.

Korpus wykonany jest w białej obudowie RAL 9016 z nadrukowaną skalą. Na froncie znajduje się wskaźnik kierunku obrotu, symbole ustawienia podstawowego i nocnej redukcji oraz krótkie informacje o najważniejszych ustawieniach. Oznaczenia są wyczuwalne, co ułatwia obsługę osobom słabowidzącym.

Głowica ma ukryte ograniczenie górnego i dolnego zakresu temperatury. Blokada lub ograniczenie nastawy realizowane jest za pomocą dwóch klipsów. W zestawie znajduje się szpulka do nawinięcia niewykorzystanej części rurki kapilarnej. Połączenie z zaworem to technologia IMI Heimeier z nakrętką radełkową M30 x 1,5, kompatybilna z termostatycznymi zaworami grzejnikowymi Heimeier oraz grzejnikami z wbudowaną wkładką termostatyczną o tym gwincie.

Montaż i zastosowanie w instalacji

Głowica K z czujnikiem zdalnym sprawdza się tam, gdzie wbudowany czujnik byłby narażony na zakłócenia cieplne. Czujnik można umieścić w miejscu swobodnie opływanym powietrzem, z dala od promieniowania grzejnika, zasłon czy zabudowy. Dzięki temu pomiar odzwierciedla rzeczywistą temperaturę pomieszczenia, a nie temperaturę przy grzejniku.

Zakres regulacji wynosi 6 ... 27 °C, skala nastaw 1-5. Najniższe ustawienie pełni funkcję zabezpieczenia przed zamarzaniem. Maksymalna temperatura czujnika to 50 °C. Hysteresis wynosi 0,2 K, wpływ temperatury czynnika 0,3 K, wpływ różnicy ciśnień 0,3 K. Czas zamykania przy czujniku ułożonym poziomo to ok. 12 min, przy ułożeniu pionowym ok. 15 min.

Produkt jest przeznaczony do montażu na grzejnikach. Nie posiada zabezpieczenia antykradzieżowego, mechanicznej blokady w pozycji 0 ani zegara sterującego. Element sterujący jest wypełniony cieczą. Masa ok. 0,26 kg. Wymiary obudowy ok. 102 mm długości, 67 mm wysokości, 152 mm głębokości.

Parametry pracy i zgodność

Głowica spełnia wymagania niemieckich norm EnEV oraz DIN V 4701-10 i jest certyfikowana KEYMARK, sprawdzona zgodnie z DIN EN 215. Zapewnia stabilne zachowanie regulacji nawet przy małych odchyleniach poniżej 1 K i optymalny czas zamykania.

Dzięki niskiej histerezie i dużej sile nastawczej urządzenie reaguje płynnie na zmiany temperatury, co ogranicza wahania komfortu cieplnego i niepotrzebne zużycie energii. Ograniczenie zakresu nastawy klipsami pozwala na ustalenie dopuszczalnych temperatur w pomieszczeniach użytkowanych przez dzieci lub w obiektach użyteczności publicznej.

Głowica jest regulatorem proporcjonalnym bez zasilania, odpornym na zakłócenia i prostym w obsłudze. Brak elementów elektronicznych oznacza brak konieczności programowania i konserwacji poza standardową kontrolą instalacji grzewczej.
