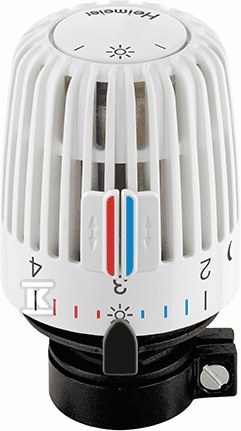

Głowica termostatyczna K do Danfoss RAV 9800-24.500

Głowica termostatyczna z bezpośrednim montażem na zaworach Danfoss RAV

Głowica typu K z bezpośrednim przyłączem przeznaczona jest do mechanicznej regulacji temperatury w pomieszczeniach ogrzewanych grzejnikami z zaworami termostatycznymi Danfoss RAV. Rozwiązanie działa bez zasilania zewnętrznego, wykorzystując regulator proporcjonalny z wypełnieniem cieczowym. Dzięki temu instalator montuje ją szybko na miejscu, a użytkownik zyskuje stabilną pracę bez konieczności obsługi elektroniki czy programowania. Biała osłona w kolorze RAL 9016 pasuje do standardowego wyposażenia instalacji grzewczych.

Montaż i kompatybilność z zaworami Danfoss RAV

Głowica montuje się bezpośrednio na grzybie zaworu Danfoss RAV o średnicy 34 mm za pomocą połączenia zaciskowego. Montaż odbywa się bez specjalistycznych narzędzi, co skraca czas prac na obiekcie. Konstrukcja prosta, z prostym kształtem korpusu, pozwala na montaż w wielu pozycjach obróconych względem siebie o 90°, co ułatwia dopasowanie do zabudowy grzejnika i dostęp do pokrętła.

Wersja K jest dedykowana do termostatycznych zaworów grzejnikowych Danfoss RAV. W ofercie producenta występują też warianty do RAVL i RA, co potwierdza spójność systemu. Głowica jest przeznaczona do grzejników, nie posiada zabezpieczenia antykradzieżowego ani ochrony przed wandalizmem, a sterowanie jest w pełni mechaniczne bez zegara sterującego.

Regulacja temperatury i zabezpieczenia

Zakres nastawy wynosi od 6 °C do 28 °C, co odpowiada skali oznaczonej cyframi 1-5 z dodatkową pozycją zabezpieczenia przed zamarzaniem. Dolna granica 6 °C chroni instalację przed zamarzaniem, a górna 28 °C pozwala na komfortową regulację w pomieszczeniu. Maksymalna temperatura czujnika to 50 °C.

Regulator wypełniony cieczą zapewnia dużą siłę nastawczą, niską histerezę i optymalny czas zamknięcia. Stabilna regulacja utrzymywana jest nawet przy małych założonych różnicach proporcjonalności poniżej 1 K, a zmiana skoku zaworu w funkcji temperatury powietrza wynosi ok. 0,22 mm/K. Zabezpieczenie przed nadmiernym skokiem ogranicza ryzyko gwałtownych zmian przepływu.

Zakres regulacji można ograniczać lub blokować. Wewnętrzna blokada lub ograniczenie w zakresie nastawy realizowane jest pierścieniem nastawczym, a zewnętrzna blokada w zakresie zadanej wartości przez Sparclip. W komplecie przewidziano dwa klipsy ograniczające, co pozwala na ustalenie dopuszczalnego przedziału dla użytkownika końcowego. Mechaniczna blokada w pozycji 0 nie jest dostępna, a blokada zakresu regulacji jest możliwa.

Urządzenie spełnia wymagania EnEV oraz DIN V 4701-10, co jest istotne przy projektowaniu instalacji zgodnie z przepisami dotyczącymi oszczędności energii.

Budowa, materiały i warunki pracy

Korpus wykonano z tworzyw ABS i PA6.6GF30 wzmocnionego włóknem szklanym, z elementami mosiężnymi i stalowymi. Wewnętrzny czujnik termostatyczny jest wypełniony cieczą, co zapewnia bezinercyjną reakcję na zmiany temperatury pomieszczenia. Masa głowicy to ok. 0,156 kg, a osłona skali jest biała RAL 9016.

Praca jest bezobsługowa i bez zasilania. Brak wyświetlacza, brak programowania czasowego, sterowanie odbywa się pokrętłem z czytelną skalą cyfrowo-symboliczną. Głowica nie jest wodoodporna w rozumieniu ochrony przed zalaniem i nie posiada funkcji antykradzieżowej. Przeznaczona jest do systemów ogrzewania grzejnikowego, gdzie wymagana jest prosta, niezawodna regulacja temperatury z możliwością ograniczenia zakresu nastawy przez serwis.
