Zawór termostatyczny Calypso exact DN 10, osiowy - z bezstopniową nastawą wstępną od 1 do 8 3450-01.000

Precyzyjne sterowanie przepływem w instalacjach dwururowych

Zawór termostatyczny Calypso exact w wersji osiowej przeznaczony jest do dwururowych systemów centralnego ogrzewania z obiegiem wymuszonym oraz do systemów chłodniczych. Konstrukcja osiowa (aksjalna) sprawia, że strumień czynnika przepływa w linii prostej przez korpus zaworu - to rozwiązanie szczególnie cenione przy grzejnikach dolnozasilanych i w instalacjach, gdzie liczy się kompaktowy układ połączeń.

Korpus wykonany jest z mosiądzu i niklowany, co zapewnia odporność korozyjną i estetyczny wygląd przez lata eksploatacji. Wewnątrz pracuje wkładka zaworowa z mosiądzu, polifenylosulfidu (PPS) oraz polistyrenu sulfonowanego (SPS), wspierana przez sprężynę powrotną ze stali nierdzewnej. Uszczelnienie trzpienia stanowi podwójny O-ring z gumy EPDM - rozwiązanie trwałe i bezobsługowe, eliminujące ryzyko przecieków przez długie lata pracy instalacji.

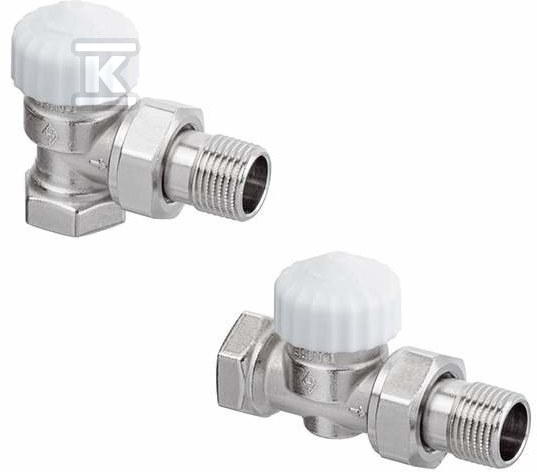

Zawór wyposażony jest w biały kapturek ochronny nakładany na korpus od góry - chroni wnętrze wkładki przed zabrudzeniem podczas transportu, magazynowania lub prac wykończeniowych w pomieszczeniu.

Bezstopniowa nastawa wstępna i hydraulika

Nastawa wstępna regulowana jest bezstopniowo w zakresie od 1 do 8, przy czym między każdymi dwiema kolejnymi wartościami dostępne jest dodatkowe 7 pozycji pośrednich (np. 3.5). Oznacza to możliwość precyzyjnego dopasowania przepływu do rzeczywistego zapotrzebowania cieplnego danego grzejnika - bez konieczności stosowania dodatkowych urządzeń równoważących.

Wartość Kvs dla tego modelu wynosi 0,86 m3/h, a zakres Kv przy odchyłce regulacyjnej xp max. 2K mieści się między 0,025 a 0,670 m3/h. Tolerancja przepływu maleje wraz ze wzrostem nastawy - od ±20% dla pozycji 1 do ±10% dla pozycji 6-8.

Charakterystyka zaworu została tak zaprojektowana, że przepływ masowy przez grzejnik nie przekroczy 1,3-krotnego przepływu nominalnego nawet przy nastawie 8 i całkowicie otwartym zaworze. To istotne przy spadkach temperatury w pomieszczeniu lub przerwach w ogrzewaniu - instalacja nie generuje podprzepływów ani nadprzepływów.

Do ustawienia nastawy służy dedykowany kluczyk (nr kat. 3670-01.142) lub standardowy klucz płaski 13 mm - narzędzia są tanie i powszechnie dostępne na każdej budowie.

Parametry pracy i kompatybilność

Zawór pracuje w klasie ciśnienia PN 10. Maksymalna temperatura robocza sięga 120°C (z kapturkiem ochronnym lub siłownikiem max. 100°C), minimalna to 2°C, co pozwala na stosowanie również w instalacjach chłodniczych.

Przyłącze do grzejnika to gwint wewnętrzny Rp 3/8" (DN 10), natomiast przyłącze rurowe obsługiwane jest przez gwint zewnętrzny R 3/8". Korpus pasuje do wszystkich głowic termostatycznych i siłowników IMI Heimeier z gwintem M30×1,5 - pełna kompatybilność z ekosystemem producenta gwarantuje szczelność i poprawne działanie bez żadnych adaptacji.

Do połączenia z rurami miedzianymi lub ze stali cienkościennej stosuje się złączki zaciskowe na gwint zewnętrzny G3/4" (Eurocone) zgodne z DIN EN 16313 - dostępne osobno w ofercie IMI Heimeier dla średnic rur od O12 do O20 mm.

W razie potrzeby wymiany wkładki zaworowej można to zrobić bez opróżniania instalacji - wystarczy użyć narzędzia montażowego (nr kat. 9721-00.000). To duże ułatwienie przy serwisowaniu istniejących obiektów.

Normy i jakość wykonania

Calypso exact spełnia wymagania certyfikatu KEYMARK oraz normy DIN EN 215, seria F - europejski standard jakości i niezawodności dla zaworów termostatycznych. Produkt jest również zgodny ze specyfikacją FW 507 sporządzoną przez AGFW (Grupa Robocza ds. sieci cieplnych), obejmującą zarówno rozbudowaną, jak i standardową wersję dokumentacji technicznej.

Produkt oznaczony jest znakiem KEYMARK oraz oznaczeniem II+, co potwierdza spełnienie najwyższych kryteriów jakościowych dla urządzeń regulacyjnych w instalacjach centralnego ogrzewania wodnego.

Dla zachowania trwałości uszczelnień EPDM należy unikać olejów mineralnych i smarów olejowych w medium oraz stosować wodę zgodną z wytyczną VDI 2035 - zalecenia dotyczące jakości czynnika grzewczego znajdziesz w dokumentacji producenta IMI Heimeier.
