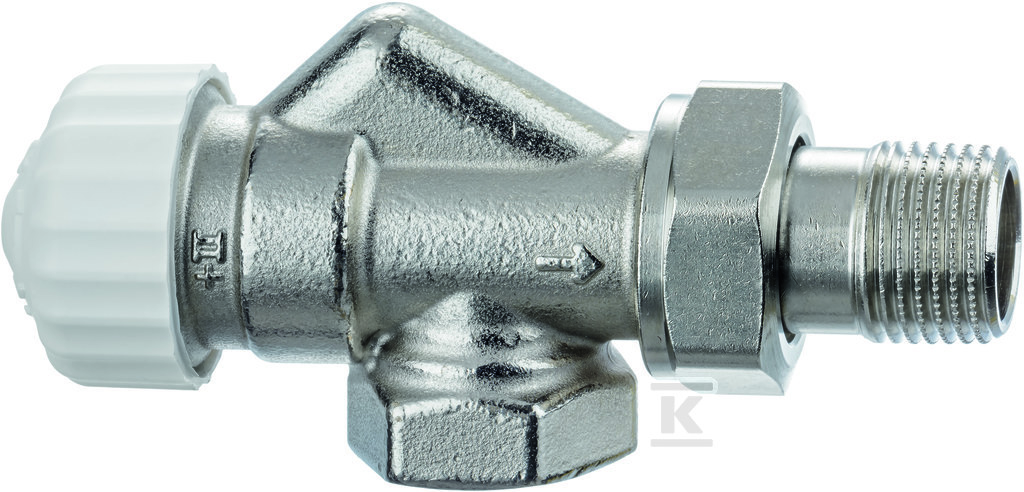

Zawór termostatyczny Calypso exact DN 15, osiowy - z bezstopniową nastawą wstępną od 1 do 8 3450-02.000

Precyzyjna regulacja przepływu w systemach dwururowych

Zawór termostatyczny Calypso exact DN 15 to osiowe urządzenie przeznaczone do montażu w pionowych instalacjach grzewczych z przyłączem bocznym lub górnym. Konstrukcja kątowa osiowo lewa sprawia, że sprawdza się w typowych układach rurowych, gdzie wymagane jest podłączenie od strony pionowej. Gwint przyłączeniowy 1/2 cala (DN15) oraz standardowe mocowanie M30 × 1,5 zapewniają kompatybilność z większością termostatycznych głowic dostępnych na rynku.

Korpus wykonany z mosiądzu z niklowaną powierzchnią gwarantuje odporność na korozję i trwałość w warunkach ciągłej eksploatacji. Wewnątrz zastosowano uszczelnienie z EPDM - materiału odpornego na wysoką temperaturę nośnika ciepła - oraz stal nierdzewna jako sprężynę powrotną. Szczególnie istotna jest możliwość wymiany całej górnej części zaworu bez konieczności spuszczania czynnika z instalacji - wystarczy użyć dedykowanego narzędzia serwisowego IMI Heimeier.

Bezstopniowa nastawa wstępna i hydraulika

Najważniejszą cechą tego zaworu jest bezstopniowa nastawa wstępna w zakresie od 1 do 8, która pozwala na precyzyjne rozłożenie przepływu czynnika grzewczego między poszczególne odbiorniki ciepła. Zakres wartości Kv mieszczący się między 0,025 a 0,67 oznacza szeroki margines regulacji - od bardzo niskiego przepływu przy małych grzejnikach po pełną wydajność przy mocniejszych jednostkach (Kvs wynosi 0,86). Dzięki temu instalator może dostosować wydajność konkretnego obiegu do realnych potrzeb budynku, co przekłada się na równomierne ogrzewanie wszystkich pomieszczeń.

Zawór jest przystosowany wyłącznie do systemów dwururowych - nie nadaje się do instalacji jednorurowych. Kierunek przepływu jest stały (nieodwrócony), co należy uwzględnić podczas projektowania i montażu.

Parametry pracy i standardy

Urządzenie pracuje w zakresie temperatur od 2°C do maksymalnie 120°C, przy czym przy założonej głowicy termostatycznej lub siłowniku limit spada do 100°C, a przy połączeniu press do 110°C. Maksymalne ciśnienie nominalne to PN10.

Produkt uzyskał certyfikację KEYMARK zgodną z normą DIN EN 215, co potwierdza zgodność z europejskimi wymaganiami dotyczącymi efektywności energetycznej i jakości regulacji temperatury. Dodatkowo spełnia specyfikację FW 507 opracowaną przez niemieckie stowarzyszenie branżowe AGFW - zarówno w wersji rozszerzonej ("improved"), jak i standardowej.

Biała osłona przeciwpyłowa chroni gwint mocowania głowicy przed zabrudzeniem podczas transportu i prac wykończeniowych w budynku.

Połączenia i kompatybilność

Wersja z gwintem wewnętrznym umożliwia podłączenie bezpośrednio do rury gwintowanej lub - w połączeniu z nyplami kompresyjnymi - do precyzyjnych rur miedzianych i stalowych. Dzięki dedykowanym złączkom dwupłaszczowym zawór współpracuje również z rurami wielowarstwowymi, co znacząco rozszerza zakres możliwych realizacji instalacyjnych.
