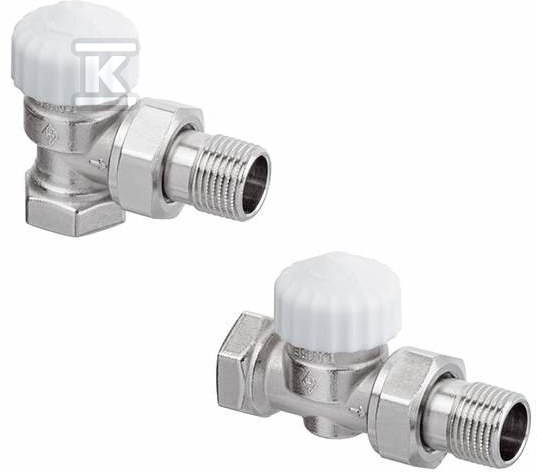

Zawór termostatyczny Calypso exact DN 20, osiowy - z bezstopniową nastawą wstępną od 1 do 8 3450-03.000

Precyzyjne równoważenie hydrauliczne w instalacjach dwururowych

Zawór termostatyczny Calypso exact w wersji osiowej (skróconej NF/F) przeznaczony jest do dwururowych systemów centralnego ogrzewania z obiegiem wymuszonym oraz do systemów chłodniczych. Jego kluczową cechą jest bezstopniowa nastawa wstępna w zakresie od 1 do 8, z siedmioma dodatkowymi pozycjami pośrednimi - co oznacza, że instalator może ustawić wartość np. 3,5 i precyzyjnie dopasować przepływ do rzeczywistego zapotrzebowania cieplnego grzejnika.

Dzięki zintegrowanej krzywce regulacyjnej o dużej dokładności zawór umożliwia dokładne zrównoważenie hydrauliczne całej instalacji bez żmudnych obliczeń. Charakterystyka przepływu została zaprojektowana tak, aby przy nastawie 8 i całkowicie otwartym zaworze przepływ masowy przez grzejnik nie przekroczył 1,3-krotnego przepływu nominalnego - nawet podczas spadków temperatury w pomieszczeniu czy przerw w ogrzewaniu instalacja pozostaje zabezpieczona przed pod- i nadprzepływami.

Współczynnik Kvs na poziomie 0,86 m3/h przy pełnym otwarciu oraz zakres Kv 0,025-0,67 m3/h przy zamontowanej głowicy termostatycznej zapewniają szeroki zakres regulacji dla różnorodnych zastosowań - od małych mieszkań po rozbudowane układy z wieloma odbiornikami ciepła.

Konstrukcja i materiały

Korpus zaworu wykonano z mosiądzu i niklowano powierzchniowo - zarówno korpus, jak i kształtki połączeniowe są odporne na korozję i zachowują estetyczny wygląd przez lata eksploatacji. Wkładka zaworowa bazuje na mosiądzu wzmocnionym tworzywem PPS (polifenylosulfid), co zapewnia stabilność wymiarową nawet przy wysokich temperaturach roboczych.

Podwójne uszczelnienie typu O-ring na trzpieniu ze stali nierdzewnej gwarantuje trwałe i bezobsługowe działanie przez cały okres użytkowania. Silna sprężyna powrotna ze stali nierdzewnej generuje dużą siłę nastawczą, co skutecznie chroni zawór przed efektem zapiekania - typowym problemem tanich rozwiązań przy dłuższym postoju instalacji.

Istotną zaletą serwisową jest możliwość wymiany wkładki zaworowej bez opróżniania instalacji za pomocą dedykowanego narzędzia montażowego (nr 9721-00.000). To znacząco skraca czas ewentualnej naprawy i eliminuje konieczność ponownego odpowietrzania całego układu.

Przyłącze do grzejnika to gwint wewnętrzny Rp 3/4, a standardowe połączenie z głowicą termostatyczną lub siłownikiem realizowane jest przez interfejs M30×1,5 - kompatybilny ze wszystkimi głowicami i siłownikami IMI Heimeier oraz innych producentów o odpowiedniej sile nacisku zamykania.

Normy, parametry pracy i warunki eksploatacji

Zawór pracuje w klasie ciśnienia PN 10. Maksymalna temperatura robocza wynosi 120°C (z kapturkiem ochronnym lub siłownikiem max. 100°C), minimalna to 2°C. Produkt spełnia wymagania certyfikatu KEYMARK oraz jest testowany zgodnie z normą DIN EN 215, seria F - co potwierdza jego zgodność z europejskimi standardami efektywności energetycznej budynków według wytycznych EnEV oraz DIN V 4701-10.

Odchyłka regulacyjna xp może być projektowana w zakresie 1-3 K, co przekłada się na tolerancję przepływu od ±20% (nastawa 1) do ±10% (nastawy 6-8). Dla zachowania niskiego poziomu hałasu producent rekomenduje, by spadek ciśnienia na zaworze nie przekraczał ok. 20 kPa - przy małych przepływach zaleca się stosowanie regulatorów różnicy ciśnień STAP lub zaworów nadmiarowo-upustowych Hydrolux.

Medium robocze powinno odpowiadać wytycznym VDI 2035 dotyczącym zapobiegania kamieniowi kotłowemu i korozji. Oleje mineralne oraz smary mogą uszkadzać uszczelnienia EPDM - przy stosowaniu środków glikolowych należy zweryfikować koncentrację dodatków w dokumentacji producenta nośnika ciepła.

Do obsługi nastawy służy kluczyk dedykowany (3670-01.142) lub uniwersalny klucz płaski 13 mm - narzędzie wkłada się w wycięcia na głowicy zaworu, obraca do żądanej pozycji względem wkładki, a nastawa pozostaje widoczna od strony czołowej wkładki zaworowej. Manipulacja bez odpowiedniego klucza jest celowo utrudniona, co chroni ustawienia przed przypadkową zmianą przez osoby niepowołane.

Produkt dostarczany jest z białym kapturkiem ochronnym osłaniającym mechanizm przed zabrudzeniem podczas transportu i montażu - szczególnie istotnym na etapie prac wykończeniowych w budynku.
