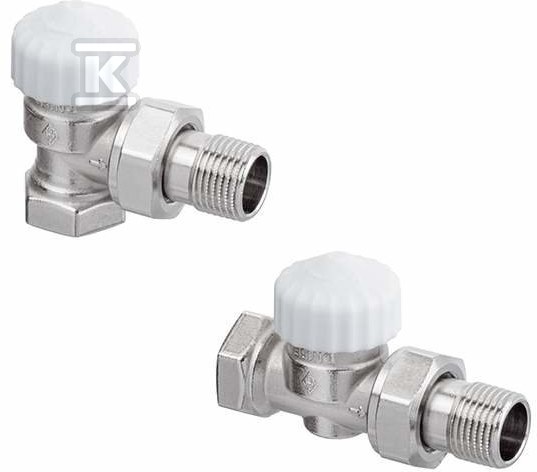

Zawór termostatyczny Calypso exact DN 20, prosty - z bezstopniową nastawą wstępną od 1 do 8 3452-03.000

Precyzyjne rozwiązanie dla dwururowych instalacji grzewczych

Zawór termostatyczny Calypso exact w wersji prostej DN20 przeznaczony jest do dwururowych systemów centralnego ogrzewania z obiegiem wymuszonym - zarówno z normalną, jak i podwyższoną temperaturą spadku. Sprawdza się również w systemach chłodniczych.

Korpus wykonany z mosiądzu niklowanego zapewnia trwałość i odporność korozyjną. Przyłącze termostatyczne M30×1,5 pozwala na montaż głowic termostatycznych oraz siłowników marki Heimeier - lub kompatybilnych urządzeń innych producentów (pod warunkiem dopasowania siły nacisku). Przyłącze grzejnikowe to gwint wewnętrzny Rp 3/4 (3/4 cala), a całość pracuje w układzie przepływu prostego.

Zintegrowana bezstopniowa nastawa wstępna umożliwia precyzyjny hydrauliczny rozruch instalacji - zawór otwiera się odleglejszym obwodów grzejnikowym mniej, a bliższym źródłu ciepła więcej, tak aby każdy grzejnik otrzymywał dokładnie tyle wody grzewczej, ile potrzebuje. Zakres nastaw wynosi od 1 do 8, przy czym istnieje 7 dodatkowych wartości pośrednich (np. 3.5), co pozwala na bardzo dokładne dopasowanie przepływu do potrzeb konkretnego pomieszczenia.

Budowa i mechanizm działania

Konstrukcja opiera się na kilku kluczowych elementach:

• Podwójne uszczelnienie O-ring - zarówno na trzpieniu ze stali nierdzewnej, jak i na grzybku zaworu wykonanym z EPDM - gwarantuje szczelność przez cały okres eksploatacji.
• Silna sprężyna powrotna z dużą siłą nastawczą chroni zawór przed efektem zapiekania (blokowania) nawet po długich okresach bez ruchu.
• Wkładka termostatyczna wykonana z mosiądzu i tworzywa PPS (polifenolenosulfid) jest wymienialna za pomocą narzędzia montażowego bez konieczności opróżniania instalacji - to istotna zaleta przy serwisie już działającego systemu.

Kapturek ochronny dostarczany w kolorze białym pełni funkcję osłony przed zabrudzeniem podczas prac wykończeniowych.

Parametry pracy i charakterystyka hydrauliczna

Zawór pracuje w klasie ciśnienia PN 10. Maksymalna temperatura medium to 120°C dla samego korpusu; przy założonym kapturku ochronnym lub siłowniku spada do 100°C, a przy połączeniu press do 110°C. Minimalna temperatura robocza wynosi -10°C, co pozwala na stosowanie również w chłodzeniu.

Współczynnik Kvs wynosi 0,86 m3/h, natomiast zakres przepływu regulowanego (Kv) mieści się między 0,025 a 0,67 m3/h - wystarczająco szeroki dla różnych wielkości grzejników i konfiguracji instalacji.

Tolerancje przepływu są bardzo niskie: od ±20% przy najniższej nastawie do ±10% przy najwyższych. Producent zaleca, by spadek ciśnienia na zaworze nie przekraczał około 20 kPa (200 mbar) - przy spełnieniu tego warunku poziom hałasu przy ?p=30 kPa utrzymuje się poniżej 25 dB(A).

Dla rozbudowanych instalacji projektanci powinni uwzględnić nierównomierny rozkład ciśnień: blisko źródła ciepła rekomenduje się około 15 kPa na zaworze, w środku instalacji 10 kPa, a przy najdalszych grzejnikach tylko 5 kPa.

Normy, certyfikaty i dobór osprzętu

Calypso exact posiada certyfikat KEYMARK oraz spełnia wymagania normy DIN EN 215. Korpus jest przystosowany do połączenia z rurami gwintowanymi lub - poprzez złączki zaciskowe - z rurami miedzianymi i ze stali cienkościennej (wg DIN EN 1057/10305). Nie jest kompatybilny ze złączkami do rur wielowarstwowych typu composite.

Do ustawienia nastawy wstępnej służy kluczyk nr 3670-01.142 lub standardowy klucz płaski 13 mm - osoby niepowołane nie mogą zmieniać nastawy bez odpowiedniego narzędzia.

Warto pamiętać o wytycznych dotyczących medium: skład nośnika ciepła powinien odpowiadać VDI 2035; oleje mineralne i smary niszczą uszczelnienia EPDM; przed użyciem środków glikolowych należy sprawdzić dokumentację producenta pod kątem koncentracji dodatków. Dla starszych lub zanieczyszczonych instalacji zalecane jest płukanie przed uruchomieniem nowych zaworów.
