Zawór termostatyczny automatyczny Eclipse DN10 - narożno-kątowy lewy 3933-01.000

Automatyczny zawór termostatyczny z funkcją hydraulicznego równoważenia

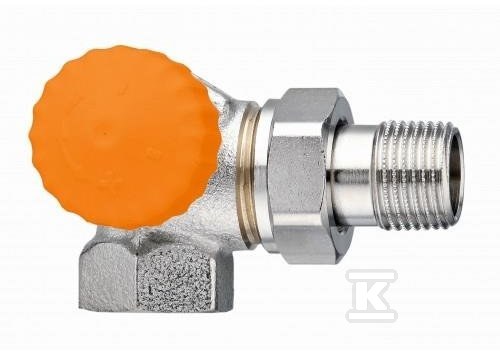

Zawór Eclipse DN10 w wersji kątowo-narożnej lewej to element wyposażony w zintegrowany automatyczny ogranicznik przepływu - rozwiązanie zaprojektowane z myślą o pompowych instalacjach grzewczych dwururowych o normalnym rozkładzie temperatury. Jego główna zaleta polega na tym, że wymagany przepływ projektowy ustawia się bezpośrednio na zaworze i jest on utrzymywany niezależnie od zmian ciśnienia różnicowego w całej instalacji.

Konstrukcja i mechanizm działania

Korpus wykonano z odpornego na korozję brązu (zwanego też rotgussem), co eliminuje ryzyko odcynkowania - problem typowy dla zwykłych stopów mosiężnych stosowanych w tańszych zaworach. Powierzchnia korpusu oraz kształtki połączeniowe są niklowane, co dodatkowo zwiększa odporność na czynniki zewnętrzne i nadaje estetyczny wygląd.

Wewnątrz pracuje automatyczny ogranicznik przepływu - gdy ciśnienie różnicowe wzrasta (np. gdy inne zawory w systemie się zamkną), element regulacyjny automatycznie zmniejsza prześwit zaworu, utrzymując stały przepływ. Gdy przepływ spada, element regulacyjny cofa się, przywracając odpowiedni prześwit. Ta dynamiczna reakcja sprawia, że hydrauliczny bilans instalacji pozostaje zachowany nawet podczas porannego rozruchu czy gwałtownych zmian obciążenia.

Trzpień zaworu wykonano ze stali nierdzewnej z podwójnym uszczelnieniem O-ring (EPDM), co gwarantuje szczelność przez długie lata eksploatacji. Wkładka zaworowa mieści mosiądz, tworzywo PPS i stal nierdzewną - jest wymienna bez konieczności opróżniania instalacji, przy użyciu narzędzia montażowego IMI Heimeier.

Parametry pracy i nastawa

Zakres przepływu wynosi 10-150 l/h, regulowany bezstopniowo za pomocą klucza nastawczego lub zwykłego klucza płaskiego SW 11. Skala nastawy widoczna jest zarówno od strony czołowej, jak i bocznej zaworu - ułatwia to odczyt zarówno podczas początkowego ustawienia, jak i ewentualnej korekty na obiekcie.

Ciśnienie różnicowe wymagane do poprawnej pracy:

• 10-100 l/h › minimum 10 kPa
• 100-150 l/h › minimum 15 kPa

Maksymalne dopuszczalne ciśnienie różnicowe to 60 kPa, przy którym poziom hałasu nie przekracza 30 dB(A) - warunek spełniony pod warunkiem prawidłowej nastawy przepływu i kompletnego odpowietrzenia instalacji.

Temperatura robocza mieszcząca się w zakresie od -10°C do +120°C (przy osłonie przeciwpyłowej lub siłowniku) pozwala na stosowanie zaworu również w instalacjach chłodniczych.

Kompatybilność i montaż

Przyłącze grzejnikowe to 3/8 cala (DN 10) z gwintem wewnętrznym Rp3/8 - pasuje do rur gwintowanych oraz w połączeniu ze złączkami zaciskowymi IMI Heimeier do rur miedzianych, ze stali cienkościennej czy rur wielowarstwowych (tylko DN 15). Połączenie termostatyczne M30×1,5 jest kompatybilne ze wszystkimi głowicami termostatycznymi IMI Heimeier oraz siłownikami tego producenta.

Zawór przeznaczony jest wyłącznie do systemów dwururowych - nie nadaje się do instalacji jednorurowych.

Istotną cechą jest możliwość przezbrojenia korpusów oznakowanych symbolem II+ (V-exact II, Standard, Multilux, Multilux 4) we wkładkę Eclipse - co doceni każdy wykonawca modernizujący starsze instalacje bez konieczności wymiany całego podejścia rurowego.

Certyfikat KEYMARK potwierdza zgodność z normą DIN EN 215, a pomarańczowa osłona przeciwpyłowa znajduje się w zestawie standardowym.
