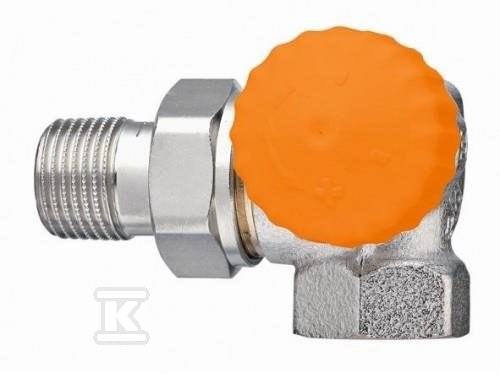

Zawór termostatyczny automatyczny Eclipse DN10 - narożno-kątowy prawy 3934-01.000

Automatyczne ograniczanie przepływu w instalacjach dwururowych

Zawór termostatyczny Eclipse w wersji kątowo-narożnej prawej (DN10) wyposażony jest w zintegrowany automatyczny ogranicznik przepływu - rozwiązanie zaprojektowane z myślą o pompowych systemach ogrzewania dwururowego o normalnym rozkładzie temperatury. W przeciwieństwie do tradycyjnych zaworów z nastawą wstępną, tutaj wymagany przepływ ustawia się bezpośrednio na zaworze i nie ma potrzeby wykonywania skomplikowanych obliczeń hydraulicznych - wystarczy jeden obrót kluczem nastawczym.

Mechanizm działania jest prosty: jeśli przepływ przez zawór próbuje wzrosnąć (np. gdy inne zawory w systemie się zamkną lub podczas porannego rozruchu), element regulacyjny automatycznie zmniejsza prześwit, utrzymując stałą wartość. Gdy przepływ spada - element regulacyjny cofa się, otwierając przekrój. Ustawiony przepływ nigdy nie zostanie przekroczony nawet przy zmiennym obciążeniu instalacji czy wzroście ciśnienia dyspozycyjnego.

Obudowa wykonana jest z odpornego na korozję brązu (z odlewu rotogus), niklowana powierzchniowo. Trzpień ze stali nierdzewnej wyposażono w podwójne uszczelnienie O-ring z EPDM - materiał ten stosowany jest również do grzybka zaworu i pierścieni uszczelniających wkładki. Sprężyna powrotna ze stali nierdzewnej chroni zawór przed efektem zapiekania.

Konstrukcja umożliwia wymianę wkładki termostatycznej bez konieczności opróżniania całej instalacji - wystarczy użyć narzędzia montażowego IMI Heimeier. Co istotne dla modernizacji: wszystkie korpusy oznaczone symbolem II+ można przezbroić we wkładkę Eclipse bez wymiany całego korpusu.

Parametry pracy i warunki eksploatacji

Zakres nastawy przepływu wynosi 10-150 l/h, realizowanej bezstopniowo za pomocą klucza nastawczego lub zwykłego klucza płaskiego SW11 na sześciokątnej końcówce wkładki. Wartości odczytać można zarówno od strony czołowej, jak i bocznej - skala pokazuje ilość litrów na godzinę pomnożoną przez dziesięć (np. działka „6" = około 60 l/h).

Ciśnienie różnicowe wymagane do poprawnej pracy zależy od ustawionego zakresu:

Zakres przepływu	Min. ciśnienie różnicowe
10-100 l/h	10 kPa
100-150 l/h	15 kPa

Maksymalne dopuszczalne ciśnienie różnicowe to 60 kPa - przy spełnieniu tego warunku poziom hałasu nie przekracza 30 dB(A) (praktycznie bezszumna praca). Temperatura robocza mieszcząca się w przedziale od -10°C do +120°C. Maksymalny dopuszczalny ciśnienie robocze wynosi 10 bar.

Zabudowa jest prosta - przyłącze grzejnikowe to gwint wewnętrzny Rp3/8, połączenie z rurami gwintowanymi realizuje się bezpośrednio lub za pomocą złączek zaciskowych do rur miedzianych, ze stali cienkościennej albo wielowarstwowych. Połączenie na głowicę termostatyczną lub siłownik to standardowy gwint M30×1,5, kompatybilny ze wszystkimi głowicami IMI Heimeier oraz siłownikami elektrotermicznymi i elektromotorycznymi.

Norma i certyfikacja

Zawór posiada certyfikat KEYMARK i jest testowany zgodnie z normą DIN EN 215 dla zaworów termostatycznych - co oznacza spełnienie europejskich wymagań dotyczących wydajności regulacyjnej (odchyłka regulacyjna xp max. 2 K; zakres proporcjonalności xp max. 1 K dla przepływów do 90 l/h). Na korpusie znajdziesz oznaczenia THE, numer katalogowy, strzałkę kierunku przepływu oraz symbol II+, który informuje o zdolności do przezbrojenia we wkładkę Eclipse.

Pomarańczowy kapturek ochronny dostarczany jest standardowo - pełni funkcję zarówno osłony przeciwpyłowej podczas transportu i montażu, jak i wizualnego wyróżnika na tle innych zaworów serii Eclipse.

Dla uzyskania optymalnych parametrów eksploatacyjnych zaleca się kompletne odpowietrzenie instalacji przed uruchomieniem oraz stosowanie środków grzewczych zgodnych z wytyczną VDI 2035 - oleje mineralne i smary mogą prowadzić do uszkodzenia uszczelnień EPDM.
