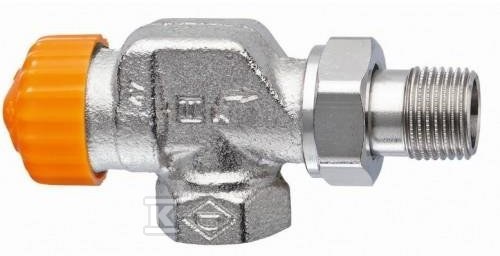

Zawór termostatyczny automatyczny Eclipse DN10 - osiowy 3930-01.000

Automatyczne wyrównanie hydrauliczne

Zawór termostatyczny Eclipse DN10 w wersji osiowej to podzespół do dwururowych instalacji c.o., który samodzielnie realizuje funkcję hydraulicznego wyrównania - bez konieczności przeprowadzania skomplikowanych obliczeń czy ręcznego dostrajania każdego obiegu.

Konstrukcja i materiały

Korpus wykonano z odlewu rotguss - stopu odpornego na korozję i odpornego na odcynkowanie, co przekłada się na trwałość w warunkach ciągłego kontaktu z wodą grzewczą. Powierzchnię zabezpieczono niklowaniem, dzięki czemu zawór zachowuje szczelność i estetykę przez lata eksploatacji. Wewnątrz pracuje wrzeciono ze stali nierdzewnej z podwójnym uszczelnieniem typu O-ring - rozwiązanie praktyczniejsze od tradycyjnych dławików, bo wymiana uszczelek nie wymaga specjalistycznych narzędzi ani demontażu całego zespołu.

Przyłącze grzejnikowe ma rozmiar 3/8 cala (DN10), a sam zawór przystosowany jest do standardowego gwintu termostatycznego M30 × 1,5 - pasuje do większości głowic termostatycznych dostępnych na rynku, w tym produktów IMI Heimeier oznaczonych symbolem II+. Podłączenie do rury instalacyjnej realizuje się przez gwint wewnętrzny pod rurę gwintowaną lub za pomocą zaciskowych końcówek Heimeier przewidzianych dla rur miedzianych i stalowych precyzyjnych.

Automatyczna regulacja przepływu

To serce tego rozwiązania - zawór utrzymuje zadany wydatek wody niezależnie od chwilowego ciśnienia różnicowego w instalacji. Nawet gdy sąsiednie zawory się zamkną i pojawi się nadwyżka ciśnienia, Eclipse nie pozwoli na przekroczenie ustawionego limitu. Przepływ reguluje się płynnie w zakresie 10-150 l/h - niższy zakres wymaga minimalnego ciśnienia różnicowego 10 kPa, wyższy 15 kPa. Maksymalne dopuszczalne ciśnienie różnicowe to 60 kPa.

Nastawę wykonuje się kluczem nastawczym (nr katalogowy 3930-02.142) lub zwykłym kluczem płaskim SW11. Wartości są czytelne zarówno od strony czołowej, jak i bocznej - ułatwia to odczyt nawet w ciasnych miejscach za grzejnikiem.

Warunki pracy i kompatybilność

Zawór pracuje w temperaturach od -10 °C do +120 °C przy maksymalnym ciśnieniu roboczym PN 10 bar. Produkcja objęta jest certyfikacją KEYMARK oraz badana zgodnie z normą DIN EN 215, seria D - co potwierdza spełnienie europejskich wymagań dotyczących efektywności energetycznej i dokładności regulacji.

Warto pamiętać o kilku ograniczeniach wynikających z konstrukcji:

• nie jest przeznaczony do instalacji jednorurowych,
• kierunek przepływu jest stały - nieodwrócony,
• nie posiada zestawu zaciskowego w komplecie,
• nie ma możliwości skrócenia długości zabudowy.

Do zestawu dołączona jest osłona przeciwpyłowa chroniąca gwint termostatyczny podczas transportu i montażu przed uruchomieniem instalacji.

Gdy zachodzi potrzeba wymiany samej głowicy termostatycznej lub siłownika, można to zrobić bez opróżniania całej instalacji - wystarczy użyć dedykowanego narzędzia serwisowego IMI Heimeier. To istotna cecha przy serwisowaniu istniejących obiektów, gdzie spuszczanie wody z całego układu generowałoby dodatkowe koszty i czas.

Zawór sprawdza się zarówno przy modernizacjach istniejących systemów dwururowych, jak i jako element nowych instalacji projektowanych z myślą o precyzyjnej dystrybucji ciepła bez konieczności stosowania dodatkowych regulatorów różnicy ciśnień na rozdzielaczach czy pionach.
