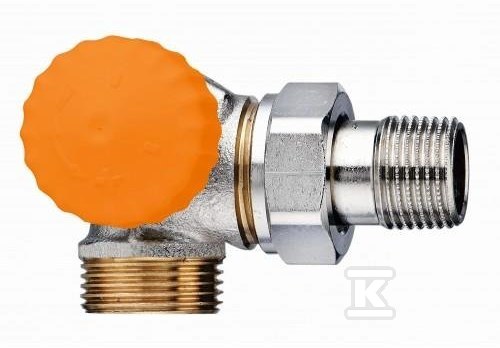

Zawór termostatyczny automatyczny Eclipse DN15 - narożno-kątowy lewy G3/4 3938-02.000

Automatyczny zawór termostatyczny z ogranicznikiem przepływu

Zawory serii Eclipse to rozwiązanie problemu nadprzepływów w instalacjach dwururowych. Wbudowany automatyczny ogranicznik utrzymuje zadany przepływ niezależnie od zmian ciśnienia różnicowego w systemie - nawet gdy inne zawory się zamkną lub podczas porannego rozruchu kotła.

Konstrukcja i materiały

Korpus wykonany jest z brązu odpornego na korozję (odlewniczego), co eliminuje ryzyko odcynkowania występujące w tańszych zamiennikach mosiężnych. Powierzchnia jest niklowana dla dodatkowej ochrony i estetyki. Wewnątrz pracuje trzpień ze stali nierdzewnej z podwójnym uszczelnieniem O-ring - rozwiązanie trwałe nawet przy częstych cyklach otwierania i zamykania.

Wkładka zaworowa jest wymienna - można ją wyjąć za pomocą narzędzia montażowego IMI Heimeier bez konieczności opróżniania całej instalacji. To istotna cecha przy modernizacjach starszych systemów, gdzie dostęp do zaworów bywa utrudniony.

Połączenie M30×1,5 pozwala na zamontowanie dowolnej głowicy termostatycznej IMI Heimeier lub siłownika elektrycznego tego samego producenta.

Parametry pracy i nastawa

Przepływ ustawia się bezstopniowo w zakresie 10-150 l/h za pomocą klucza nastawczego (SW11) lub zwykłego klucza płaskiego. Skala nastawy jest widoczna zarówno od czoła, jak i z boku zaworu - ułatwia to odczyt przy ograniczonej przestrzeni montażowej.

Wartość nastawy dobiera się wprost z tabeli na podstawie mocy grzejnika i różnicy temperatur czynnika - bez żadnych obliczeń hydraulicznych. Dla przykładu: grzejnik o mocy 1000 W przy ?T = 15 K wymaga nastawy 6 (około 60 l/h).

Ciśnienie różnicowe wymagane do poprawnej pracy:

• 10-100 l/h › minimum 10 kPa
• 100-150 l/h › minimum 15 kPa

Maksymalne dopuszczalne ciśnienie różnicowe to 60 kPa - przy spełnieniu tego warunku poziom hałasu nie przekracza 30 dB(A).

Temperatura pracy: od -10°C do 120°C (z osłoną przeciwpyłową lub siłownikiem). Ciśnienie robocze do 10 bar.

Zastosowanie i kompatybilność

Model DN15 w wersji kątowo-narożnej lewej przeznaczony jest do montażu z lewej strony grzejnika bocznozasilanego. Przyłącze rurowe G3/4 Eurokonus pasuje do złączek Viega SC-Contur dla rur miedzianych i stalowych cienkościennych oraz do rur wielowarstwowych - wystarczy dobrać odpowiedni typ złączki spośród akcesoriów IMI Heimeier.

Zawór nadaje się wyłącznie do systemów dwururowych - nie jest kompatybilny z instalacjami jednorurowymi.

Istotna możliwość: wszystkie korpusy oznaczone symbolem II+ (V-exact II, Standard, Multilux, Multilux 4) można przezbroić we wkładkę Eclipse bez wymiany całego korpusu.

Produkt certyfikowany wg normy DIN EN 215 i oznaczony znakiem KEYMARK.
