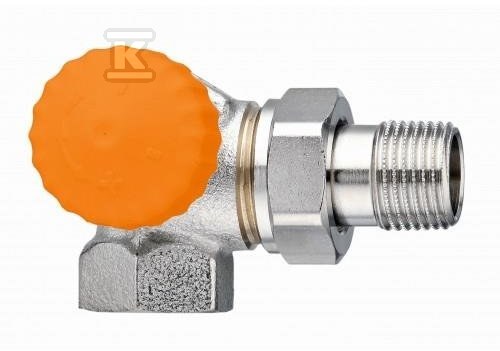

Zawór termostatyczny automatyczny Eclipse DN15 - narożno-kątowy lewy 3933-02.000

Automatyczne równoważenie hydrauliczne w instalacjach grzewczych

Zawór termostatyczny Eclipse DN15 w wersji narożno-kątowej lewej to element wyposażenia instalacji c.o., który samodzielnie kontroluje ilość przepływającego czynnika grzewczego. Technologia AFC (Automatic Flow Control) sprawia, że ustawiony przepływ nigdy nie zostanie przekroczony - nawet gdy inne zawory w układzie się zamkną lub podczas porannej fazy rozruchu, gdy zapotrzebowanie na ciepło gwałtownie rośnie.

Dla instalatora oznacza to jedną kluczową zmianę: hydrauliczny rozruch sprowadza się do jednego obrotu. Nie trzeba wykonywać skomplikowanych obliczeń ani żmudnego równoważenia całego układu - wystarczy ustawić żądaną wartość przepływu na skali zaworu i gotowe.

Przepływ reguluje się płynnie w zakresie 10-150 l/h. Wartości nastawy odczytuje się zarówno od strony czołowej, jak i bocznej - przydatne, gdy dostęp do zaworu jest utrudniony. Do konfiguracji służy klucz płaski SW 11 lub dedykowany klucz nastawczy IMI Heimeier.

Konstrukcja i materiały

Korpus wykonano z odlewanego brązu (rotguss), który jest odporny na korozję i nie podlega odcynkowaniu - problemowi częstemu w tańszych mosiężnych odpowiednikach. Powierzchnia jest niklowana, co dodatkowo zwiększa trwałość i ułatwia utrzymanie czystości.

Trzon wrzeciona wykonano ze stali nierdzewnej, a uszczelnienie stanowi podwójny pierścień O-Ring - rozwiązanie znacznie bardziej niezawodne niż pojedyncze uszczelnienie stosowane w standardowych zaworach.

Maksymalna temperatura pracy wynosi 120°C, minimalna -10°C. Ciśnienie robocze dopuszczalne to PN 10 bar. Zawór pracuje bezszumnie nawet przy różnicy ciśnień (?p) dochodzącej do 60 kPa - to istotne przy nowoczesnych kotłach o wysokiej wydajności pomp obiegowych.

Kompatybilność i montaż

Gwint przyłączeniowy do grzejnika to Rp 1/2" (gwint wewnętrzny). Połączenie zaworu z rurami instalacyjnymi realizuje się przez:

• gwintowane rury stalowe,
• zaciskowe złączki Heimeier do rur miedzianych, precyzyjnych stalowych lub wielowarstwowych.

Gwint M30×1,5 umożliwia zamontowanie dowolnej głowicy termostatycznej Heimeier lub siłownika elektrotermicznego/elektromotorycznego z tego samego zakresu połączeniowego.

W razie konieczności serwisowania całą nakładkę termostatyczną można wymienić bez opróżniania instalacji - przy użyciu narzędzia montażowego IMI Heimeier. To duże ułatwienie przy modernizacjach istniejących systemów.

Norma i certyfikacja

Zawór posiada certyfikat KEYMARK i jest badany według normy DIN EN 215, seria D - potwierdza to zgodność z europejskimi wymaganiami dotyczącymi efektywności energetycznej i dokładności regulacji temperatury w pomieszczeniach.

Produkt przeznaczony jest do systemów dwururowych. W systemach jednorurowych należy zastosować inne rozwiązania konstrukcyjne IMI Heimeier (np. model Calypso exact lub V-exact II).
