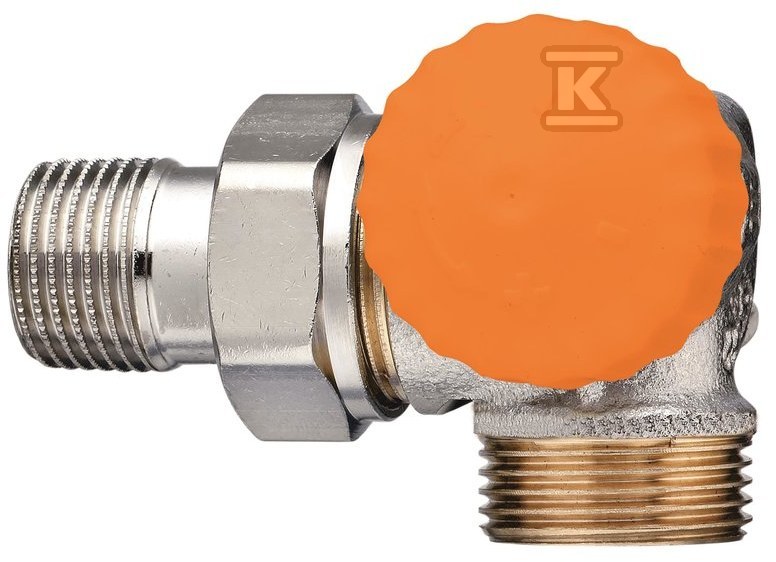

Zawór termostatyczny automatyczny Eclipse DN15 - narożno-kątowy prawy G3/4 3939-02.000

Automatyczny zawór termostatyczny z funkcją hydraulicznego wyrównania przepływu

Zawory termostatyczne serii Eclipse wyróżniają się wbudowanym automatycznym ogranicznikiem przepływu w technologii AFC (Automatic Flow Control). W przeciwieństwie do tradycyjnych zaworów termostatycznych, które regulują jedynie temperaturę w pomieszczeniu poprzez dławienie strumienia wody, urządzenie Eclipse dodatkowo samoczynnie utrzymuje nastawiony przepływ niezależnie od zmian ciśnienia różnicowego w instalacji.

Gdy jeden z wentyli w budynku się zamknie (np. sąsiad reguluje temperaturę), tradycyjne zawory mogą zwiększać przepływ przez pozostałe obiegi - powodując przegrzewanie i dyskomfort. Eclipse eliminuje ten problem: nawet przy gwałtownych zmianach ciśnienia w sieci ustawiony limit przepływu nie zostanie przekroczony, co pozwala precyzyjnie wyważyć hydraulicznie każdy grzejnik.

Budowa i materiały

Korpus wykonano z odlewu brązowego odpornego na odcynkowanie, powszechnie stosowanego w instalacjach grzewczych i chłodniczych. Materiał ten zachowuje szczelność nawet przy agresywnej wodzie sieciowej i nie wymaga stosowania dodatkowych przeciwkorozyjnych środków uzdatniających.

Powierzchnię zewnętrzną pokrywa warstwa niklu galwanicznego, która zapewnia odporność na drobne obtarcia mechaniczne podczas montażu oraz ułatwia utrzymanie czystości armatury widocznej przy grzejnikach.

Wewnątrz znajdziesz trzpień ze stali nierdzewnej z podwójnym uszczelnieniem typu O-ring. Takie rozwiązanie gwarantuje szczelność połączenia nawet przy wieloletniej eksploatacji - typowy punkt awarii zwykłych zaworów to zużycie uszczelki trzpienia; tutaj ryzyko przecieku jest znacząco niższe.

Zestaw zawiera osłonę przeciwpyłową nakładaną na trzpień - przydatna podczas prac wykończeniowych w budynku lub gdy armatura pozostaje czasowo bez głowicy termostatycznej.

Parametry pracy i nastawa

Przepływ reguluje się płynnie w zakresie 10-150 l/h, co pokrywa potrzeby większości grzejników domowych i komercyjnych:

Zakres	Minimalne ciśnienie różnicowe
10-100 l/h	10 kPa
100-150 l/h	15 kPa

Maksymalne ciśnienie różnicowe wynosi 60 kPa, ciśnienie robocze do 10 bar, temperatura pracy od -10°C do +120°C - wystarczające zarówno dla standardowych instalacji CO, jak i układów chłodniczych.

Nastawę wykonuje się za pomocą klucza nastawczego lub klucza płaskiego SW 11. Wartości są czytelne zarówno od strony czołowej zaworu, jak i z boku - ułatwia to odczyt przy ograniczonym dostępie roboczym. Brak ogranicznika skoku oznacza pełen zakres ruchu trzpienia; fabrycznie urządzenie nie wymaga dodatkowej blokady.

Gwint przyłączeniowy dla głowicy termostatycznej to standardowy M30 × 1,5 - pasują do niego głowice IMI Heimeier oraz większość głowic innych producentów na rynku europejskim.

Kompatybilność i wymiana wkładu

Zawór przeznaczony jest wyłącznie do instalacji dwururowych. Nie stosuj go w układach jednorurowych - tam wymagana jest inna konstrukcja wkładu zaworowego.

Przyłącze rurowe to Eurokonus DN20 (3/4"), pasujące do zaciskowych zestawów przyłączeniowych dla rur miedzianych precyzyjnych, stalowych i wielowarstwowych. Przyłącze grzejnikowe to standardowy gwint wewnętrzny 1/2 cala (Rp 1/2).

Istotną cechą serwisową jest możliwość wymiany całego wkładu termostatycznego bez opróżniania instalacji - wystarczy użyć narzędzia serwisowego IMI Heimeier. Wkład pasuje do wszystkich korpusów zaworowych oznaczonych symbolem II+.

Kierunek przepływu jest stały (bez opcji odwrócenia), a wykonanie kątowo-narożne prawe oznacza osiowe ustawienie względem pionowej rury przyłączeniowej - przed zamówieniem sprawdź konfigurację istniejącej instalacji lub projektu.
