Zawór termostatyczny automatyczny Eclipse DN15 - narożno-kątowy prawy 3934-02.000

Automatyczne ograniczanie przepływu w instalacjach dwururowych

Zawór termostatyczny Eclipse w wersji kątowo-narożnej prawej to element wyposażony w technologię AFC (Automatic Flow Control) - automatyczny ogranicznik przepływu zintegrowany z korpusem zaworu. Technologia ta sprawia, że raz ustawiony przepływ nie zostanie przekroczony nawet przy zmiennym obciążeniu instalacji, podczas rozruchu porannego czy gwałtownego zamykania innych zaworów w układzie.

Dla instalatora oznacza to jednoznaczne uproszczenie pracy - odpada konieczność żmudnych obliczeń spadków ciśnienia potrzebnych do prawidłowego równoważenia klasycznych zaworów termostatycznych. Wystarczy dobrać nastawę na podstawie mocy grzejnika i różnicy temperatur czynnika (?t), a zawór samodzielnie utrzyma zadaną wartość niezależnie od fluktuacji ciśnienia różnicowego w systemie.

Korpus wykonano z odpornego na korozję brązu, a trzpień ze stali nierdzewnej z podwójnym uszczelnieniem O-ring zapewnia szczelność przez cały okres eksploatacji. Powierzchnia niklowana chroni przed uszkodzeniami mechanicznymi i ułatwia utrzymanie czystości. Wkładkę zaworową można wymienić przy użyciu narzędzia montażowego IMI Heimeier bez konieczności opróżniania instalacji - to istotna zaleta przy serwisowaniu czynnych systemów.

Parametry pracy i zakres nastawy

Przepływ nastawia się bezstopniowo w zakresie 10-150 l/h za pomocą klucza nastawczego SW 11. Wartości odczytać można zarówno od strony czołowej, jak i bocznej zaworu - skala pomocnicza ułatwia szybkie ustawienie żądanej wielkości bez dodatkowych obliczeń.

Minimalne ciśnienie różnicowe wymagane do poprawnej pracy wynosi 10 kPa dla przepływów do 100 l/h oraz 15 kPa powyżej tej wartości. Maksymalne dopuszczalne ciśnienie różnicowe to 60 kPa, przy którym zawór pracuje bezszumnie (poniżej 30 dB(A)). Temperatura robocza może sięgać 120°C (przy osłonie przeciwpyłowej lub siłowniku), a dolna granica wynosi -10°C, co pozwala na stosowanie również w instalacjach chłodniczych.

Zawór przeznaczony jest do połączenia z rurami gwintowanymi wewnętrznie (Rp 1/2") lub ze złączkami zaciskowymi Viega przeznaczonymi dla rur miedzianych, ze stali cienkościennej oraz rur wielowarstwowych - wszystkie opcje dostępne są jako akcesoria w ofercie IMI Heimeier.

Kompatybilność i przezbrojenie

Połączenie głowicy termostatycznej lub siłownika realizowane jest przez standardowy gwint M30 × 1,5, kompatybilny z całą gamą głowic IMI Heimeier (typu K, HALO, DX, WK, B, S, D-U, F) oraz siłowników elektrotermicznych i elektromotorycznych. Korpus oznakowany symbolem II+ umożliwia wymianę wkładki na wersję Eclipse również w istniejących korpusach zaworów V-exact II, Standard czy Multilux - co doceni każdy wykonawca przy modernizacjach starszych instalacji.

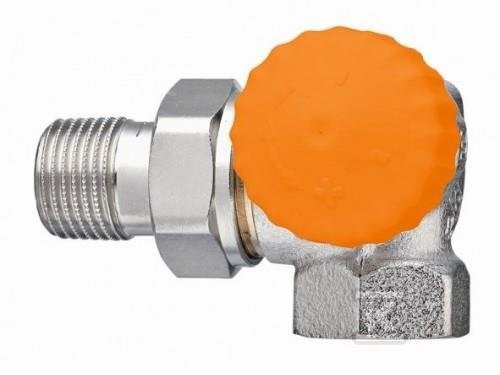

Zawór dostarczany jest z pomarańczowym kapturkiem ochronnym nakładanym na czas transportu i montażu. Produkcja spełnia wymagania certyfikatu KEYMARK oraz normy DIN EN 215, co potwierdza zgodność z europejskimi standardami dla zaworów termostatycznych.

Model kątowo-narożny prawy montowany jest z prawej strony grzejnika przy bocznym zasilaniu - przed zakupem należy upewnić się, że konfiguracja przyłączy odpowiada geometrii konkretnej instalacji grzewczej.
