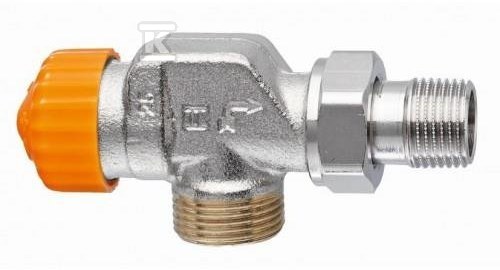

Zawór termostatyczny automatyczny Eclipse DN15 - osiowy G3/4 3937-02.000

Automatyczna kontrola przepływu w instalacjach dwururowych

Zawór termostatyczny Eclipse w wersji osiowej to element wyposażony w zintegrowany automatyczny ogranicznik przepływu - rozwiązanie technologii AFC (Automatic Flow Control) opracowane przez IMI Heimeier. W przeciwieństwie do tradycyjnych zaworów z ręczną nastawą wstępną, tutaj raz ustawiony przepływ nie zostanie przekroczony nawet wtedy, gdy inne zawory w instalacji się zamkną lub gdy rano system rusza z pełnym obciążeniem. Zawór samodzielnie kompensuje zmiany ciśnienia różnicowego - nie trzeba wykonywać skomplikowanych obliczeń hydraulicznych, by dobrać właściwą nastawę.

Przepływ nastawia się bezstopniowo w zakresie 10-150 l/h za pomocą klucza nastawczego (nr art. 3930-02.142) lub zwykłego klucza płaskiego SW 11. Wartość odczytuje się z podziałki cyfrowej - widocznej od strony czołowej i bocznej zaworu. Skala ułatwia szybkie ustawienie wymaganego przepływu projektowego dla danego grzejnika.

Korpus wykonano z odpornego na korozję brązu, a całość pokryto niklem dla ochrony powierzchniowej. Trzpień ze stali nierdzewnej wyposażono w podwójne uszczelnienie O-ring, co zapewnia szczelność przez długie lata eksploatacji. Wkładka zaworowa jest wymienna - można ją wymienić przyrządem montażowym bez konieczności opróżniania instalacji.

Konstrukcja i materiały

Korpus z brązu odpornego na korozję i odpornego na odcynkowanie stanowi solidną bazę konstrukcyjną. Elementy wewnętrzne - grzybek zaworu i uszczelki O-ring - wykonano z gumy EPDM, która dobrze znosi kontakt z wodą grzewczą zgodną z wytyczną VDI 2035. Sprężyna powrotna ze stali nierdzewnej ma wystarczającą siłę naciskową, by zapobiegać efektowi zapiekania zaworu.

Połączenie termostatyczne to standardowe M30×1,5 - pasuje do wszystkich głowic termostatycznych i siłowników IMI Heimeier oraz do głowic innych producentów o ile siła nacisku jest dopasowana do miękkiego uszczelnienia grzybka.

Przyłącze rurowe to gwint zewnętrzny G3/4 w standardzie Eurocone (DIN EN 16313), co pozwala na podłączenie za pomocą niklowanych złączek zaciskowych do rur:

• miedzianych i ze stali cienkościennej,
• wielowarstwowych,
• tworzywowych (PE-X, PB).

Do dyspozycji są też wersje ze złączkami zaprasowywanymi Viega lub śrubunkami kolankowymi - w zależności od potrzeb instalacji.

Parametry pracy i warunki eksploatacji

Zawór przeznaczony jest do systemów dwururowych o normalnym rozkładzie temperatury - zarówno w instalacjach grzewczych, jak i chłodniczych. Nie nadaje się do systemów jednorurowych.

Klasa ciśnienia to PN 10, maksymalna temperatura robocza wynosi 120°C (z kapturkiem ochronnym lub siłownikiem; przy połączeniu zaciskowym max 110°C). Minimalna temperatura pracy to -10°C, więc zawór sprawdzi się też w nieogrzewanych pomieszczeniach.

Ciśnienie różnicowe wymagane do poprawnej pracy:

Zakres przepływu	Min. ciśnienie różnicowe
10-100 l/h	10 kPa
100-150 l/h	15 kPa

Maksymalne dopuszczalne ciśnienie różnicowe to 60 kPa - przy spełnieniu tego warunku poziom hałasu nie przekracza 30 dB(A).

Warto zwrócić uwagę na jeden praktyczny szczegół: producent określa maksymalny przepływ przy spadku ciśnienia 10 kPa jako 110 l/h według normy EN 215 - czyli mniej niż fizycznie możliwe 150 l/h przy wyższym ?p. To istotne przy dokumentacji projektowej.

Kompatybilność i modernizacja istniejących instalacji

Zawór Eclipse jest idealnym wyborem przy modernizacji starszych instalacji dwururowych. Korpus pasuje do wszystkich obudów zaworowych oznaczonych symbolem II+ - można je przezbroić we wkładkę Eclipse bez wymiany całego korpusu ani demontażu grzejnika. Dotyczy to wkładek V-exact II, Standard oraz Multilux/Multilux 4-Set.

Dla modernizowanych układów kluczową zaletą jest fakt, że nie trzeba już obliczać spadków ciśnień ani rozdziału przepływów między poszczególne gałęzie - wystarczy moc grzejnika i różnica temperatur czynnika w danym obiegu (tabela nastaw dostępna w dokumentacji producenta). Jedynym warunkiem jest zapewnienie minimalnego ciśnienia różnicowego dla najbardziej oddalonego od pompy odbiornika.

Pomarańczowy kapturek ochronny znajduje się standardowo w zestawie - chroni gwint przed zabrudzeniem podczas transportu i montażu.

Zgodność z certyfikatem KEYMARK oraz normą DIN EN 215 potwierdza spełnienie europejskich wymagań jakościowych dla zaworów termostatycznych.
