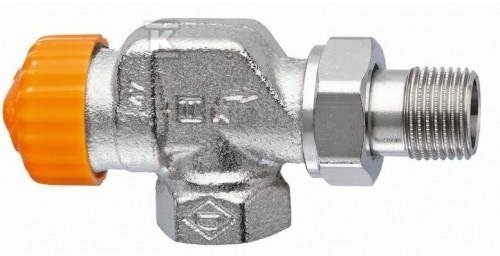

Zawór termostatyczny automatyczny Eclipse DN15 - osiowy 3930-02.000

Automatyczna kontrola przepływu w instalacjach dwururowych

Zawór termostatyczny z automatycznym ogranicznikiem przepływu Eclipse DN15 w wersji osiowej to rozwiązanie zaprojektowane z myślą o precyzyjnym zarządzaniu parametrami hydraulicznymi w nowoczesnych systemach ogrzewania. Technologia AFC (Automatic Flow Control) eliminuje konieczność wykonywania skomplikowanych obliczeń spadków ciśnienia - wymagany przepływ ustawia się bezpośrednio na zaworze za pomocą klucza nastawczego lub klucza płaskiego SW 11, a urządzenie samodzielnie utrzymuje tę wartość niezależnie od zmian ciśnienia różnicowego w instalacji.

Co to oznacza w praktyce? Kiedy sąsiednie zawory zamykają się lub dochodzi do porannego rozruchu systemu, Eclipse nie pozwala na nadprzepływ - automatycznie redukuje prześwit zaworu, chroniąc pozostałe odbiorniki przed niedostatecznym zasileniem. Dzięki temu hydraulika całego układu pozostaje zrównoważona bez dodatkowych urządzeń równoważących.

Konstrukcja i materiały

Korpus wykonano z odpornego na korozję brązu (entzinkungsfreier Rotguss), niklowanego powierzchniowo dla zwiększenia trwałości i estetyki. Wewnątrz pracuje trzpień ze stali nierdzewnej z podwójnym uszczelnieniem O-ring, co gwarantuje szczelność nawet przy wieloletniej eksploatacji pod ciśnieniem do 10 bar. Sprężyna powrotna ze stali nierdzewnej oraz wkładka zaworowa z mosiądzu i polifenylosulfidu (PPS) zapewniają stabilne parametry pracy w zakresie temperatur od -10°C do 120°C.

Przepływ reguluje się bezstopniowo w zakresie 10-150 l/h - fabryczna nastawa to maksymalne 150 l/h. Wartości odczytać można zarówno od strony czołowej, jak i bocznej zaworu, co ułatwia konfigurację w trudno dostępnych miejscach montażowych.

Montaż i kompatybilność

Zawór przeznaczony jest do systemów dwururowych z normalnym lub wysokim rozkładem temperatur. Przyłącze grzejnikowe to G1/2" (gwint wewnętrzny), natomiast połączenie z rurami realizuje się przez gwintowane złącza rurowe lub - w połączeniu ze złączkami zaciskowymi IMI Heimeier - przez rury miedziane, ze stali cienkościennej albo wielowarstwowe.

Na szczycie zaworu znajduje się przyłącze M30×1,5, kompatybilne ze wszystkimi głowicami termostatycznymi i siłownikami IMI Heimeier. Korpusy oznaczone symbolem II+ (V-exact II, Standard, Multilux, Multilux 4) można przezbroić we wkładkę Eclipse bez opróżniania instalacji - wystarczy użyć narzędzia montażowego IMI Heimeier.

Produkt objęty jest 5-letnią gwarancją producenta oraz certyfikowany znakiem KEYMARK zgodnie z normą DIN EN 215 - potwierdza to spełnienie europejskich wymagań dotyczących efektywności regulacyjnej i trwałości.
