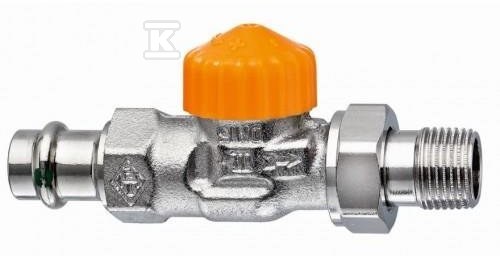

Zawór termostatyczny automatyczny Eclipse DN15 - prosty, złącze Viega 3942-15.000

Automatyczna kontrola przepływu w instalacjach dwururowych

Zawory termostatyczne Eclipse to rozwiązanie zaprojektowane z myślą o precyzyjnym zarządzaniu przepływem czynnika w pompowych systemach ogrzewania dwururowego. W przeciwieństwie do tradycyjnych zaworów wymagających skomplikowanych obliczeń hydraulicznych przed uruchomieniem, Eclipse samodzielnie utrzymuje nastawiony przepływ niezależnie od zmian ciśnienia różnicowego w instalacji.

Mechanizm działania: gdy przepływ przez zawór próbuje wzrosnąć (np. w wyniku zamknięcia sąsiednich zaworów lub porannego rozruchu kotła), element regulacyjny automatycznie zmniejsza prześwit - blokując nadprzepływ. Gdy przepływ spada - element regulacyjny cofa się i przywraca właściwy otwór przelotowy. Rezultat: ustawiony przepływ nigdy nie zostanie przekroczony.

Konstrukcja i materiały

Korpus wykonano z odpornego na korozję brązu, co gwarantuje trwałość nawet w agresywnym środowisku wodnym typowym dla instalacji centralnego ogrzewania. Powierzchnia jest niklowana - zarówno korpus, jak i kształtki połączeniowe - co dodatkowo zabezpiecza przed korozją i nadaje estetyczny wygląd.

Trzpień wykonano ze stali nierdzewnej z podwójnym uszczelnieniem O-ring (EPDM), co zapewnia szczelność przez cały okres eksploatacji. Wkładka zaworowa mieści elementy z mosiądzu oraz tworzyw sztucznych - jej wymiana możliwa jest bez opróżniania instalacji dzięki dedykowanemu narzędziu montażowemu IMI Heimeier.

Połączenie Viega Press ze złączem SC-Contur umożliwia montaž na rurach miedzianych i stalowych cienkościennych oraz rur stalowych Prestabo - bez konieczności lutowania czy gwintowania.

Parametry pracy i obsługa

Zakres nastawy przepływu wynosi 10-150 l/h, realizowanej bezstopniowo za pomocą kluczyka nastawczego lub zwykłego klucza płaskiego SW11. Wartości odczytać można zarówno od strony czołowej, jak i bocznej - ułatwia to pracę w trudno dostępnych miejscach.

Do poprawnej pracy zawór wymaga minimalnego ciśnienia różnicowego rzędu 10 kPa dla przepływu do 100 l/h oraz 15 kPa przy wyższych wartościach. Maksymalne ciśnienie różnicowe to 60 kPa - przy spełnieniu tego warunku poziom hałasu nie przekracza 30 dB(A).

Temperatura robocza może wynosić od -10°C do 120°C (z kapturkiem ochronnym lub siłownikiem) lub do 110°C (z połączeniem zaciskowym). Ciśnienie robocze PB sięga 10 bar.

Gwint przyłączeniowy dla głowicy termostatycznej to standardowe M30×1,5, kompatybilne ze wszystkimi głowicami i siłownikami IMI Heimeier.

Kompatybilność i modernizacja

Zawór przeznaczony jest wyłącznie do systemów dwururowych. Istotną zaletą jest jednak możliwość przezbrojenia starszych korpusów IMI Heimeier oznaczonych symbolem II+ we wkładkę Eclipse - bez wymiany całego korpusu ani opróżniania instalacji.

Spełnia wymagania normy DIN EN 215 oraz posiada certyfikat KEYMARK potwierdzający zgodność z europejskimi standardami efektywności energetycznej.

Przy projektowaniu lub modernizacji instalacji należy pamiętać:

• czynnik grzewczy powinien spełniać wytyczne VDI 2035,
• oleje mineralne i smary prowadzą do uszkodzenia uszczelek EPDM,
• przy stosowaniu glikolu etylenowego - sprawdzić dokumentację producenta pod kątem koncentracji dodatków,
• stare lub zabrudzone instalacje zaleca się przed uruchomieniem przepukać,
• dla pomiaru dostępnego ciśnienia różnicowego na zaworze można użyć końcówek pomiarowych w połączeniu z przyrządem TA-SCOPE (akcesoria).
