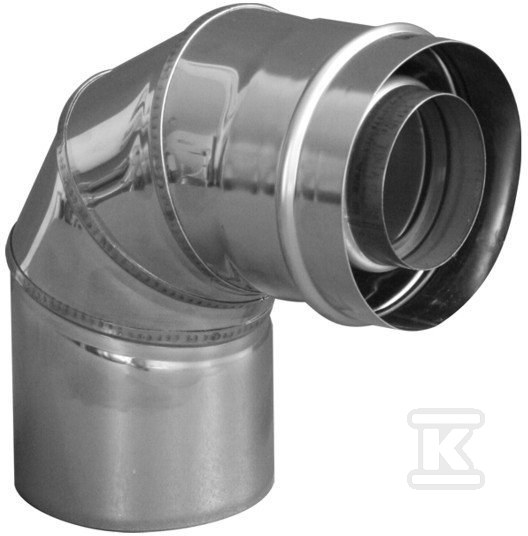

Kolano powietrzno-spalinowe 87° DN80/125 srebrne K.015247P10

Dwuskładnikowa konstrukcja dla szczelnego połączenia

Elementy serii srebrnej Immergas wykonane są ze stali kwasoodpornej o grubości 0,5 mm, co zapewnia odporność na korozję i wysokie temperatury spalin. Konstrukcja dwuścienna tego kolana koncentrycznego o kącie 87° tworzy w jednym przewodzie kanał zarówno dla odprowadzenia spalin (wewnętrzna warstwa), jak i doprowadzenia powietrza do palnika (zewnętrzna warstwa). Dzięki wbudowanej uszczelce połączenie z innymi elementami systemu jest szczelne - eliminuje to ryzyko nieszczelności na połączeniach i spełnia wymagania zamkniętej komory spalania (typ C).

Odporność na pożar sadzy oznacza, że materiał wytrzymuje chwilowe wysokie temperatury powstające przy ewentualnym zapłonie sadzy w przewodzie spalinowym - to istotne zabezpieczenie w kotłach kondensacyjnych, gdzie spaliny mogą zawierać wilgoć i reagować z niektórymi materiałami.

Zastosowanie i kompatybilność z kotłami VICTRIX PRO

Kolano koncentryczne O80/125 wchodzi w skład systemu powietrzno-spalinowego przeznaczonego dla kotłów kondensacyjnych Immergas serii VICTRIX PRO o mocy od 35 do 120 kW. Przewody O80/125 stosuje się przy konfiguracji typu C (zamknięta komora spalania), gdzie kocioł pobiera powietrze do spalania z zewnątrz budynku przez wspólny przewód koncentryczny.

Kąt 87° pozwala zmienić kierunek trasy przewodu - najczęściej przy przejściu przez ścianę lub strop, gdy trzeba ominąć przeszkody architektoniczne. W tabelach producenta opór kolana 90° O80/125 równoważny jest 1,9 m długości roboczej, a kolana 45° - 1,3 m. Przy projektowaniu instalacji należy uwzględnić te wartości przy obliczaniu maksymalnej długości zestawu, która różni się w zależności od mocy kotła (np. dla VICTRIX PRO 55 przy poziomym zestawie koncentrycznym wynosi do 14,5 m, a dla VICTRIX PRO 120 - tylko 5 m).

Elementy serii srebrnej można dowolnie łączyć z innymi komponentami systemu Immergas: rurami prostymi (0,5 m i 1 m), trójnikami, pokrywami rewizyjnymi oraz końcówkami poziomymi i pionowymi.

Montaż i użytkowanie systemu

Montaż polega na wsunięciu kolana w gniazdo kolejnego elementu - uszczelka gumowa osadzona na kielichu zapewnia szczelność bez dodatkowych uszczelniaczy. Instalator powinien unikać nadmiernego dociskania, aby nie uszkodzić uszczelki. Przewody koncentryczne prowadzi się przez ściany i stropy z zachowaniem minimalnych odległości od materiałów palnych oraz stosując rozetę maskującą O125 jako dekiel maskujący otwór w elewacji lub przegrodzie.

System Immergas pozwala na budowę instalacji zarówno dla pojedynczego kotła (konfiguracja typu C), jak i dla kaskad kilku urządzeń - w tym przypadku stosuje się większe średnice kolektorów koncentrycznych (O150/250, O200/300 lub O250/350).
