Rozdzielacz hydrauliczny, moduł 2-strefowy, do Magis PRO/COMBO 4-6-9 V2 oraz Magis HERCULES PRO Mini 6-9 EH (tylko grzanie) 3.032264

Moduł hydrauliczny do dwóch niezależnych stref grzewczych

Dwustrefowy rozdzielacz hydrauliczny przeznaczony wyłącznie do pracy w trybie ogrzewania. Rozwiązanie pozwala na obsługę dwóch niezależnych obwodów grzewczych - dwóch stref wysokiej temperatury z grzejnikami lub dwóch stref niskiej temperatury z ogrzewaniem podłogowym - z jednego źródła ciepła. Moduł współpracuje z kotłami i pompami ciepła Immergas z serii Magis PRO V2 4-6-9, Magis COMBO V2 4-6-9, Magis HERCULES PRO MINI 6-9/EH, Magis HERCULES MINI HYDRO 5-8 oraz Magis M 5-8 TOP i jest montowany na zewnątrz jednostki wewnętrznej.

Zastosowanie i kompatybilność

Moduł jest dedykowany do instalacji z dwoma bezpośrednimi strefami grzewczymi, bez funkcji chłodzenia. Każda strefa działa niezależnie, co umożliwia różne nastawy temperatury zasilania dla grzejników i dla ogrzewania podłogowego w ramach tej samej instalacji. Przystosowanie do pracy tylko w trybie grzania upraszcza hydraulikę i sterowanie w systemach, w których nie jest wymagane przygotowanie ciepłej wody użytkowej przez rozdzielacz.

Zalecane zastosowania:

• rozdzielenie obiegu grzejnikowego i podłogowego w jednym budynku
• dwie strefy grzejnikowe o różnym zapotrzebowaniu na moc
• dwie strefy niskotemperaturowe z niezależną regulacją

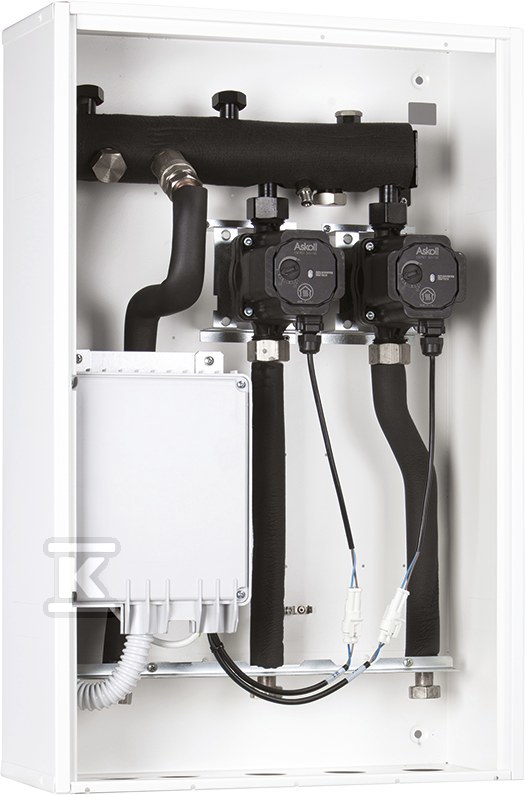

Budowa i wyposażenie

W skład modułu wchodzi sprzęgło hydrauliczne oraz dedykowane pompy obiegowe dla każdej ze stref. Zastosowano dwa cyrkulatory o niskim poborze energii, co ogranicza straty własne i ułatwia bilansowanie przepływów w obu obwodach. Konstrukcja przewiduje montaż zewnętrzny względem jednostki wewnętrznej, co daje swobodę w rozmieszczeniu rozdzielacza w kotłowni lub pomieszczeniu technicznym.

Parametry pracy i montaż

Urządzenie pracuje przy maksymalnym ciśnieniu systemu 3 bar i maksymalnej temperaturze wody grzewczej 90 °C. Przy przepływie 1000 l/h pompa osiąga użyteczną moc 31,40 na obiegu bez zaworu mieszającego. Parametry pozwalają na stabilną pracę w typowych instalacjach domowych i małych obiektach usługowych.

Wymiary gabarytowe wynoszą wysokość 2200 mm, szerokość 950 mm, głębokość 350 mm. Moduł wymaga połączenia hydraulicznego z jednostką centralną oraz zasilania elektrycznego pomp strefowych. Dokumentacja zawiera instrukcję montażu i ostrzeżenia producenta.
