Rozdzielacz hydrauliczny strefowy, moduł wysoka/niska temperatura do Magis PRO/COMBO 4-6-9 V2 oraz Magis HERCULES PRO Mini 6-9 EH (tylko grzanie) 3.032265

Moduł strefowy wysoka/niska temperatura do pomp ciepła Immergas

Rozwiązanie przeznaczone do sterowania dwoma obiegami grzewczymi w instalacjach z pompami ciepła Magis PRO/COMBO 4-6-9 V2 oraz Magis HERCULES PRO Mini 6-9 EH w trybie wyłącznie grzewczym. Moduł obsługuje jedną strefę wysokiej temperatury, typowo grzejnikową, oraz jedną strefę niskiej temperatury, przeznaczoną pod ogrzewanie podłogowe. W komplecie znajduje się sprzęgło hydrauliczne, dwie pompy obiegowe, sonda NTC zasilania i zawór mieszający dla obiegu niskotemperaturowego, co pozwala na niezależną regulację temperatury w obu strefach z jednego urządzenia.

Budowa i obsługa dwóch stref ogrzewania

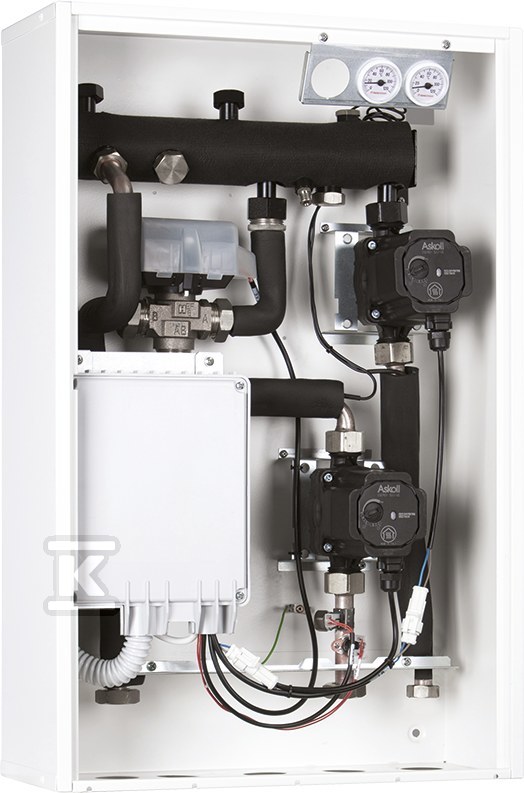

Urządzenie zbudowane jest wokół kolektora hydraulicznego z odprowadzeniem skroplin, pompą strefy bezpośredniej oraz pompą strefy mieszanej, zaworem trójdrogowym z siłownikiem elektrycznym i sondą NTC pomiaru temperatury zasilania. W wersji 1 bezpośrednia + 1 mieszana zastosowano dodatkowo termostat bezpieczeństwa strefy niskiej temperatury z zadziałaniem przy 55 °C oraz zawory zwrotne typu Europe. Pomiary temperatury zasilania i powrotu ułatwiają dwa termometry na kolektorze.

Pompy obiegowe mają elektroniczne sterowanie z programami pracy ?P-V i ?P-C. Programy P1 i P2 utrzymują proporcjonalną krzywą ciśnienia, zmniejszając pobór mocy wraz ze spadkiem zapotrzebowania. Programy C3 i C4 zapewniają stałą wysokość podnoszenia, przydatną w układach podłogowych wymagających zbalansowania obwodów. Dostępny jest też zakres Min-Max do precyzyjnego doboru punktu pracy. Diagnostyka w czasie rzeczywistym sygnalizowana jest kolorem diody LED.

Pojemność wodna modułu wynosi 1,5 l, masa pustego urządzenia to 19,7 kg, a napełnionego 21,2 kg. Zintegrowana skrzynka przyłączeniowa upraszcza okablowanie, a możliwość montażu zaworów odcinających na zasilaniu i powrocie ułatwia serwis bez spuszczania całej instalacji.

Montaż i połączenia hydrauliczno-elektryczne

Obudowa ma wymiary 700 mm wysokości, 450 mm szerokości i 190 mm głębokości. Moduł można wbudować w ścianę z rozwarciem czterech wsporników lub zamontować naściennie na czterech kołkach rozporowych. Przy montażu wbudowanym należy zachować otwory spustowe pod frontem i uszczelnić wnękę zgodnie z normami.

Połączenia hydrauliczne: powrót i zasilanie generatora G 3/4”, strefa bezpośrednia powrót i zasilanie G 3/4”, strefa mieszana powrót G 1” i zasilanie G 1”. Przed podłączeniem zaleca się dokładne płukanie instalacji i zabezpieczenie chemiczne wody grzewczej. Moduł przygotowano pod zawór odpowietrzający typu jolly na kolektorze.

Połączenie elektryczne 230 V/50 Hz, maksymalne pobierane prąd 0,62 A, moc zainstalowana 100 W, pobór w stanie czuwania 1,2 W. Stopień ochrony IPX4D wymaga sprawnego uziemienia i prowadzenia dwóch niezależnych linii zasilających dla części niskonapięciowej i wysokonapięciowej przez dławik i uchwyt osłonowy z góry obudowy. Maksymalna odległość między modułem a generatorem to 15 m.

Parametry pracy i bezpieczeństwo

Urządzenie pracuje przy maksymalnym ciśnieniu nominalnym 3 bar i maksymalnej temperaturze roboczej 90 °C. Sterowanie strefą niskotemperaturową umożliwia ustawienie temperatury zasilania w zakresie 25-35 °C minimalnie i 50-75 °C maksymalnie. Wartość EEI pomp ? 0,21 w klasie części 2.

W praktyce dostępna wysokość podnoszenia w strefie bezpośredniej przy przepływie 1000 l/h wynosi ok. 31,40 kPa, a w strefie mieszanej przy otwartym zaworze mieszającym ok. 30,30 kPa. Zalecane jest uruchomienie napełniania przy niskim przepływie, odpowietrzenie instalacji i kontrola ciśnienia w generatorze ok. 1,2 bar. Ręczne odblokowanie zaworu mieszającego ułatwia odpowietrzenie przy pierwszym uruchomieniu.
