Zestaw recyrkulacyjny z pompą do MAGIS HERCULES PRO MINI 3.033217

Zestaw recyrkulacji CWU z cyrkulatorem do Magis Hercules Pro Mini

Zestaw przeznaczony do recyrkulacji ciepłej wody użytkowej w instalacji sanitarnej współpracującej z pompą ciepła Magis Hercules Pro Mini oraz Magis Hercules Mini Hydro. Montaż odbywa się wewnątrz obudowy jednostki wewnętrznej, co pozwala zachować zwartą instalację bez dodatkowych elementów zewnętrznych. Rozwiązanie skraca czas oczekiwania na ciepłą wodę w punkcie poboru i ogranicza straty energii związane z chłodzeniem wody w przewodach.

Budowa i zawartość zestawu

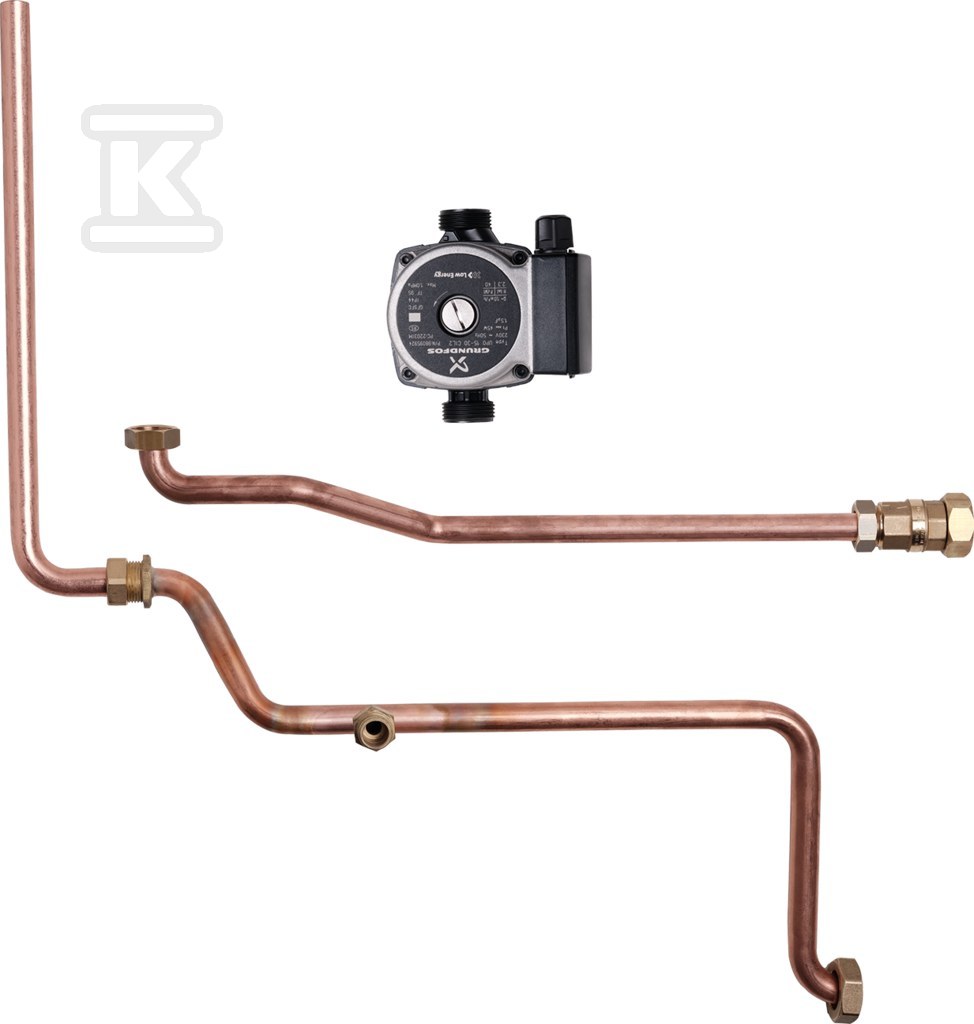

W skład zestawu wchodzi pompa obiegowa oraz sonda recyrkulacji CWU. Do kompletu dołączono elementy hydrauliczne niezbędne do podłączenia obiegu: zawór zwrotny G 3/4” F - G 3/4” M zapobiegający cofaniu się wody, rura przyłączeniowa recyrkulacji, rura łącząca, łącznik rurowy G 3/4” i nakrętka G 1”. Zestaw zawiera również uszczelki 24×16×2 mm, 29×20×2 mm i 18,5×11,5×2 mm oraz czapkę montażową.

Do zarządzania pracą pompy cyrkulacyjnej wymagany jest dodatkowy zestaw przekaźników. Dzięki temu sterowanie cyrkulacją może być zintegrowane z logiką pracy pompy ciepła.

Montaż i zastosowanie

Przed przystąpieniem do montażu należy odłączyć zasilanie urządzenia wyłącznikiem zlokalizowanym przed urządzeniem. Podłączenie hydrauliczne wykorzystuje zawór wlotowy zimnej wody obecny w jednostce przyłączeniowej. Sonda recyrkulacji CWU montowana jest w obiegu zwrotnym i współpracuje z pompą obiegową, umożliwiając odczyt temperatury potrzebny do sterowania pracą cyrkulacji. W dokumentacji producenta znajduje się instrukcja montażu i ostrzeżenia dotyczące użytkowania.

Parametry pracy i warunki użytkowania

Cyrkulator zasilany jest z sieci 230 V AC / 50 Hz i ma moc 45 W. Urządzenie jest przeznaczone wyłącznie do wody pitnej. Zawór zwrotny w zestawie zabezpiecza obieg przed niepożądanym przepływem wstecznym.

Instalacja wymaga wyłączenia zasilania urządzenia przed rozpoczęciem prac. Elementy hydrauliczne zestawu są dobrane do standardowych przyłączy instalacji sanitarnej, a obecność uszczelek i łączników w komplecie upraszcza montaż bez konieczności dokupywania drobnych części.
