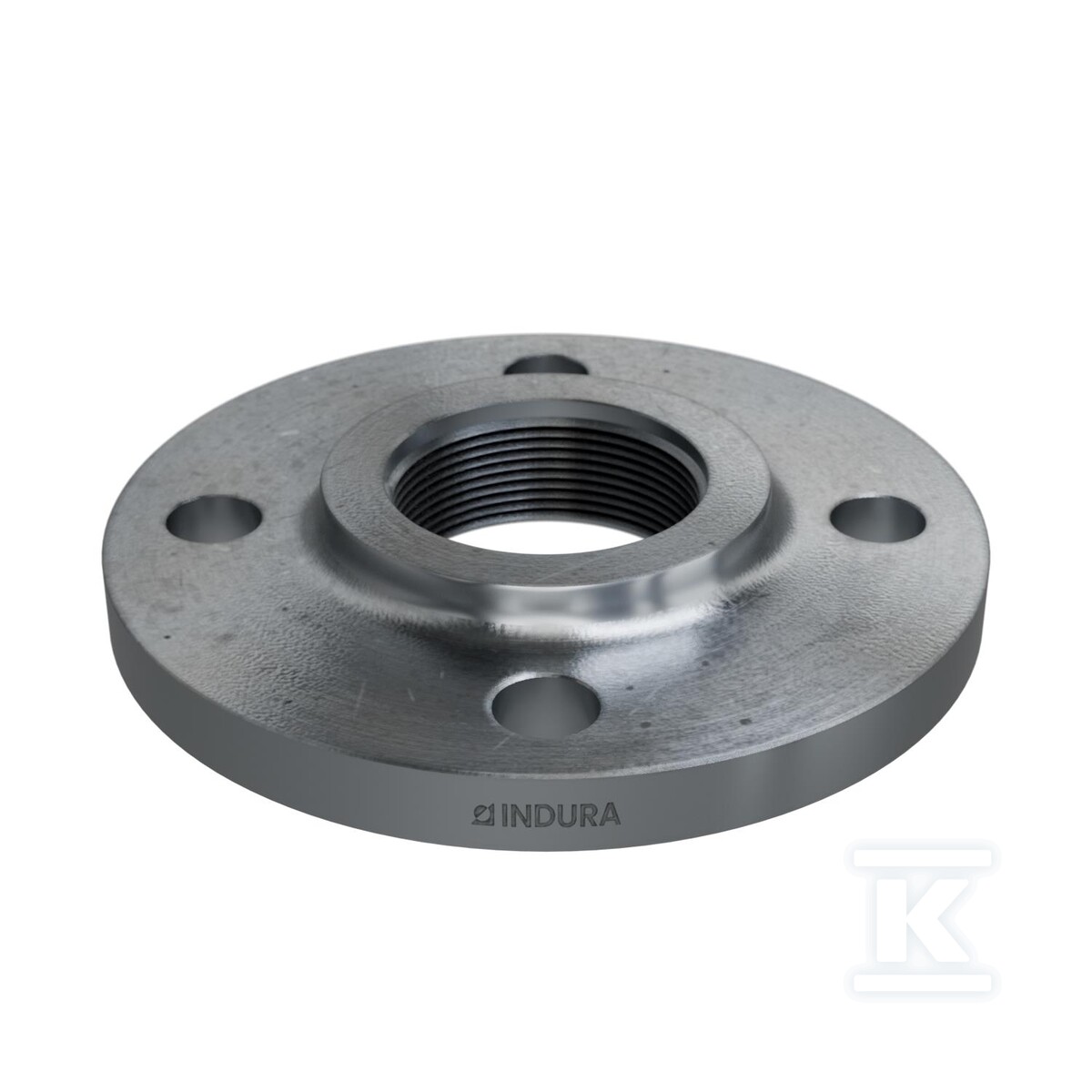

Kołnierz gwintowany DN50 2" 000881012

Profesjonalne połączenie gwintowane DN 50 PN 16

Kołnierz gwintowany DN 50 2" wykonany ze stali S235JRG2. Wykonanie zgodne z EN 1092-1 typ 13 oraz klasa ciśnieniowa PN 16. Gwint wewnętrzny cylindryczny BSPP-G wg ISO 228-1 pozwala na montaż bez spawania, co skraca czas instalacji i ułatwia demontaż w serwisach.

Konstrukcja i materiał

Rdzeń elementu stanowi stal węglowa S235JRG2, klasyfikowana jako materiał PJC110. Stal zapewnia dobrą wytrzymałość mechaniczną przy zachowaniu możliwości obróbki i spawania w razie potrzeby. Powierzchnia pozostaje nieoczyszczona, bez dodatkowej powłoki antykorozyjnej, co oznacza że element wymaga zabezpieczenia zgodnie z warunkami eksploatacji.

Wymiary konstrukcyjne wspierają precyzyjny montaż. Średnica zewnętrzna kołnierza wynosi 165 mm, grubość tarczy to 18 mm, a całkowita wysokość elementu to 28 mm. Masa jednego kołnierza to ok. 2,53 kg. Przewidziany jest do rur o średnicy zewnętrznej 60,3 mm, a średnica wewnętrzna otworu gwintowanego odpowiada DN 50. Parametr b na poziomie 18 mm określa grubość części dociskowej.

• stal S235JRG2 o udokumentowanych właściwościach mechanicznych
• gwint wewnętrzny cylindryczny BSPP-G ISO 228-1
• powierzchnia nieoczyszczona, gotowa do malowania lub zabezpieczenia na budowie

Montaż i parametry połączeniowe

Kołnierz ma cztery otwory montażowe rozmieszczone na kole podziałowym o średnicy 125 mm. Średnica otworów na śruby wynosi 18 mm, a średnica d4 to 102 mm. Rozstaw nie jest skręcony, co upraszcza dopasowanie do standardowych kołnierzy płaskich PN 16. Brak skręconego wzoru otworów zmniejsza ryzyko błędnego założenia przy montażu.

Parametry geometryczne pozwalają na zastosowanie standardowych śrub i podkładek klasy PN 16. Wysokość 28 mm zapewnia odpowiedni luz dla uszczelki między kołnierzami, a grubość tarczy 18 mm ogranicza odkształcenia pod obciążeniem śrubowym.

• 4 otwory montażowe, koło podziałowe 125 mm
• otwory na śruby O 18 mm
• brak skręconego wzoru otworów

Zastosowanie i zgodność normatywna

Element spełnia wymagania normy EN 1092-1 typ 13 dla kołnierzy stalowych. Klasa PN 16 oznacza dopuszczalne ciśnienie nominalne 16 bar w temperaturze odniesienia. Zgodność z EN 1092-1 ułatwia akceptację na budowie i w dokumentacji powykonawczej.

Kołnierz gwintowany DN 50 2" jest uniwersalny dla instalatora i użytkownika końcowego. Dla wykonawcy oznacza szybki montaż bez prac spawalniczych, dla użytkownika - trwałe połączenie łatwe do kontroli i wymiany. Opakowanie jednostkowe 1 szt., dostępne również w opakowaniu zbiorczym 10 szt.

• zgodność z EN 1092-1 typ 13
• klasa ciśnieniowa PN 16
• materiał S235JRG2, klasa PJC110
