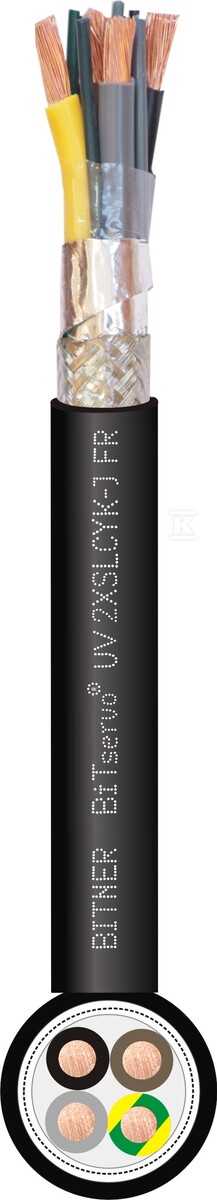

Przewód do przetwornic BiTservo UV 2XSLCYK-J FR 4G2,5 IP2121

Przewód falownikowy z podwójnym ekranem i odpornością na promieniowanie UV

Uniwersalny kabel przyłączeniowy do silników zasilanych z przemienników częstotliwości, przeznaczony do instalacji wymagających zachowania kompatybilności elektromagnetycznej i podwyższonej obciążalności prądowej. Dzięki izolacji z polietylenu usieciowanego XLPE zapewnia niską pojemność i lepsze parametry termiczne niż typowe przewody PVC, a czarna powłoka z polichlorku winylu z odpornością na promieniowanie UV pozwala na montaż na zewnątrz, w pomieszczeniach suchych i wilgotnych oraz bezpośrednio w ziemi.

Budowa i ekranowanie

Rdzeń tworzą cztery miedziane żyły klasy 5 wg EN 60228, wielodrutowe giętkie, o przekroju znamionowym 2,5 mm2 każda, z dodatkową żyłą ochronną żółto-zieloną. Żyły są okrągłe, bez pokrycia, z kolorową identyfikacją zgodną z HD 308 S2, bez powtórzeń kolorów. Izolacja żył wykonana jest z poliolefiny, w praktyce XLPE, co podnosi obciążalność i ogranicza pojemność. Całość otoczona jest wspólnym ekranem foliowym i oplotem z cynowanych drutów miedzianych, co zapewnia skuteczne tłumienie zakłóceń. Powłoka zewnętrzna z PVC, czarna, o przybliżonej średnicy zewnętrznej ok. 13,3 mm i masie ok. 230 kg/km. Kabel jest okrągły, bez pancerza, bez bariery ochronnej i bez skrętki wiązkowej.

Zakres temperatur i warunki montażu

Przewód pracuje w szerokim zakresie temperatur. Po ułożeniu na stałe dopuszczalny zakres otoczenia to -40 °C do 80 °C, a w połączeniach ruchomych od -5 °C do 80 °C. Minimalna temperatura układania wynosi -5 °C, a maksymalna dopuszczalna temperatura żyły roboczej to 90 °C. Minimalny promień gięcia dla instalacji stałych wynosi 7,5 x O przy średnicy poniżej 20 mm, co dla tego wykonania daje ok. 99,75 mm, a dla większych średnic 10 x O. Konstrukcja jest odporna na promieniowanie UV i wykazuje umiarkowaną olejoodporność zgodnie z IEC 60811-404. Nadaje się do układania wewnątrz, na zewnątrz oraz bezpośrednio w ziemi.

Właściwości elektryczne i ochrona przeciwpożarowa

Napięcie znamionowe U0/U wynosi 0,6/1 kV, z próbą napięciową 4 000 V. Rezystancja izolacji jest większa niż 200 M? x km, a pojemność typowo żyła/żyła 70 do 250 nF/km oraz żyła/ekran 110 do 410 nF/km. Rezystancja żyły przy 20 °C to ok. 7,98 ?/km. Klasa reakcji na ogień wg EN 13501-6 to Eca. Kabel nie rozprzestrzenia płomienia na pojedynczym kablu zgodnie z IEC 60332-1-2 oraz na wiązce kategorii C wg IEC 60332-3-24, indeks tlenowy powłoki jest większy niż 29. Nie jest bezhalogenowy wg IEC 60754-2 i nie spełnia wymagań niskiej emisji dymów wg IEC 61034-2.
