Przewód koncentryczny YWDXpek 75 1,05/5,0 LF0203

Przewód koncentryczny – niezawodna transmisja sygnału

Przewód koncentryczny YWDXpek 75 1,05/5,0 to rozwiązanie dedykowane do instalacji antenowych i telewizji kablowej. Kabel ten, produkowany przez Zakłady Kablowe Bitner, zapewnia stabilną i efektywną transmisję sygnałów wielkiej częstotliwości w instalacjach wewnętrznych. Jego konstrukcja, oparta na miedzianej żyły wewnętrznej i ekranowaniu z folii oraz oplotu, minimalizuje zakłócenia i zapewnia wysoką jakość sygnału.

Konstrukcja i zastosowanie

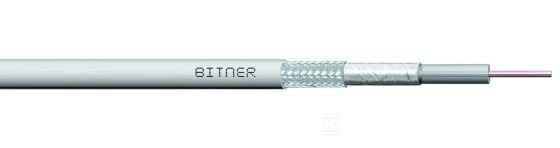

Przewód YWDXpek składa się z kilku kluczowych elementów: miedzianej żyły wewnętrznej izolowanej pianką polietylenową, rurki z taśmy poliestrowej pokrytej aluminium oraz oplotu z drutów miedzianych ocynowanych. Całość otoczona jest powłoką polwinitową, która chroni przed uszkodzeniami mechanicznymi i wpływem czynników atmosferycznych. Dzięki temu kabel sprawdza się zarówno w instalacjach domowych, jak i w bardziej wymagających warunkach przemysłowych. Jest idealny do rozprowadzania sygnału telewizyjnego w budynkach mieszkalnych, biurach czy obiektach komercyjnych.

Kluczowe cechy i korzyści

• Impedancja falowa 75 Ohm: Zapewnia optymalne dopasowanie do większości urządzeń RTV i systemów telewizji kablowej.
• Ekranowanie: Folia aluminiowa oraz oplot miedziany skutecznie tłumią zakłócenia elektromagnetyczne, gwarantując czysty sygnał.
• Żyła miedziana: Zapewnia dobrą przewodność elektryczną i trwałość połączenia.
• Pianka polietylenowa: Izolacja pianką PE minimalizuje straty sygnału na długich odcinkach kabla.
• Klasa reakcji na ogień Fca: Zwiększone bezpieczeństwo użytkowania – kabel ogranicza rozprzestrzenianie się ognia w przypadku pożaru (zgodny z normą EN 13501-6).
• Kolor powłoki biały: Ułatwia identyfikację kabla w instalacji i estetycznie prezentuje się wewnątrz pomieszczeń.
• Szeroki zakres temperatur pracy (-30°C do 70°C): Umożliwia stosowanie kabla w różnych warunkach środowiskowych.

Dodatkowo, przewód charakteryzuje się minimalnym promieniem gięcia wynoszącym 5x jego średnicę, co ułatwia montaż nawet w ciasnych przestrzeniach. Rezystancja żyły wewnętrznej wynosi około 20,41?/km a zewnętrznej 27,4?/km co przekłada się na stabilną transmisję sygnału na dłuższych odcinkach. Pojemność skuteczna na poziomie 57 nF/km dodatkowo wspiera jakość przesyłanego sygnału.
