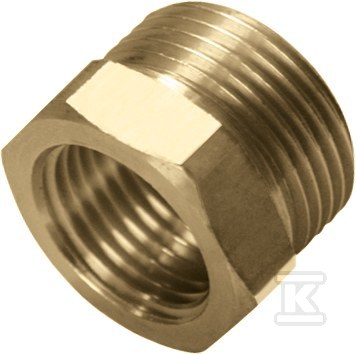

Łącznik redukcyjny mosiężny GZ/GW - G3/4" x G1/2" 1709220007

Prosta redukcja mosiężna z gwintem zewnętrznym stożkowym do instalacji wodnych i grzewczych

Łącznik redukcyjny mosiężny GZ/GW umożliwia przejście z odcinka o średnicy 3/4 cala na odcinek 1/2 cala w jednym prostym elemencie. Prosta forma bez dodatkowych kolanek ułatwia montaż w ciasnych przestrzeniach rozdzielaczy, armatury i przyłączy. Dzięki mosiądzowi CW617N element zachowuje stabilność wymiarową i odporność na korozję w typowych instalacjach wodnych i grzewczych.

Budowa i materiał

Wykonanie z mosiądzu CW617N daje dobrą obrabialność gwintów w instalacjach grzewczych. Prosty kształt łącznika ogranicza liczbę połączeń i potencjalnych punktów nieszczelności. Materiał połączenia 1 to mosiądz, co zapewnia jednorodność metalurgiczną i kompatybilność z typowymi uszczelnieniami stosowanymi w instalacjach z gwintem G.

Zastosowanie i montaż

Element przeznaczony jest do łączenia rur i armatury o różnych średnicach nominalnych w instalacjach wodnych, centralnego ogrzewania. Jeden koniec ma gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1, drugi koniec gwint wewnętrzny o średnicy nominalnej 1/2 cala. Stożkowy gwint zewnętrzny 3/4 cala zapewnia samouszczelnienie przy dokręceniu do odpowiedniego gwintu wewnętrznego cylindrycznego.

• sprawdź zgodność gwintów przed montażem - łącznik z gwintem zewnętrznym stożkowym BSPT-R nie jest przeznaczony do połączenia z elementami o gwincie zewnętrznym stożkowym R
• nie łącz mosiężnych elementów z wewnętrznym gwintem cylindrycznym G z elementami zewnętrznymi stożkowymi spoza systemu, np. R 1/2"
• montaż wykonuj z użyciem pasty lub taśmy uszczelniającej przeznaczonej do połączeń gwintowych w instalacjach wodnych

Parametry i zgodność

Średnica nominalna połączenia z gwintem zewnętrznym wynosi 3/4 cala, co odpowiada DN 20. Średnica nominalna połączenia z gwintem wewnętrznym wynosi 1/2 cala, co odpowiada DN 15. Połączenie 2 to gwint zewnętrzny gazowy stożkowy BSPT-R według ISO 7-1 / EN 10226-1. Połączenie 1 to gwint wewnętrzny metryczny. Konstrukcja prosta ułatwia identyfikację kierunku przepływu i montaż w pozycji osiowej.
