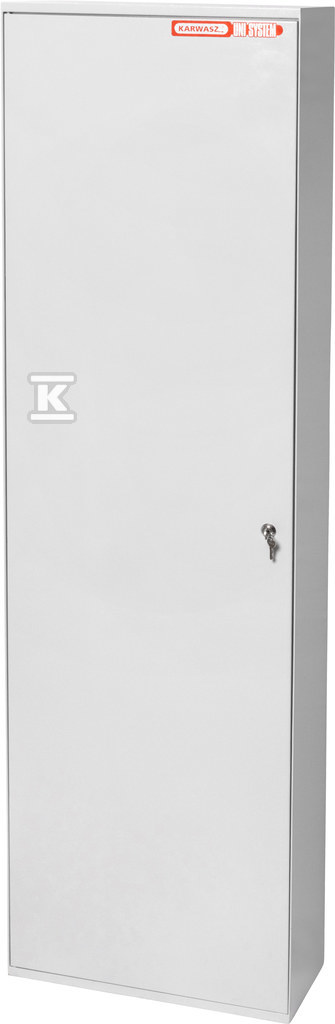

Rozdzielnice UNI System 550-1950-250 LM 3x27 (81 modułów) 8 tablic 3F UNISYSTEM550-1950-250LM

Rozdzielnica licznikowo-tablicowa z miejscem na 81 zabezpieczeń i 8 liczników 3F

Rozdzielnica N/T typu UNI SYSTEM 550-1950-250 LM przeznaczona jest do rozdzielania energii w obiektach wymagających jednoczesnego montażu liczników 3-fazowych i rozbudowanej aparatury zabezpieczającej. Konstrukcja przewiduje miejsce na 3×27 zabezpieczeń typu S, czyli łącznie 81 modułów, oraz osiem desek pod liczniki 3F. Pełne drzwiczki zamykane na zamek patentowy zapewniają dostęp do wnętrza przy zachowaniu ochrony przed nieuprawnioną ingerencją.

Konstrukcja i materiały

Obudowa wykonana jest z blachy stalowej o grubości 1,2-1,5 mm, lakierowanej proszkowo na kolor szary RAL 7035. Taki wybór materiału daje sztywność mechaniczną w warunkach magazynowych. Wymiary zewnętrzne to szerokość 550 mm, wysokość 1950 mm i głębokość 250 mm, co pozwala na swobodne rozmieszczenie aparatury i przewodów wewnątrz szafy. Stopień ochrony IP30 ogranicza dostęp do elementów pod napięciem, a parametry elektryczne Un 500 V i In 63 A określają zakres pracy zgodny z typowymi instalacjami rozdzielczymi.

Wyposażenie i organizacja wnętrza

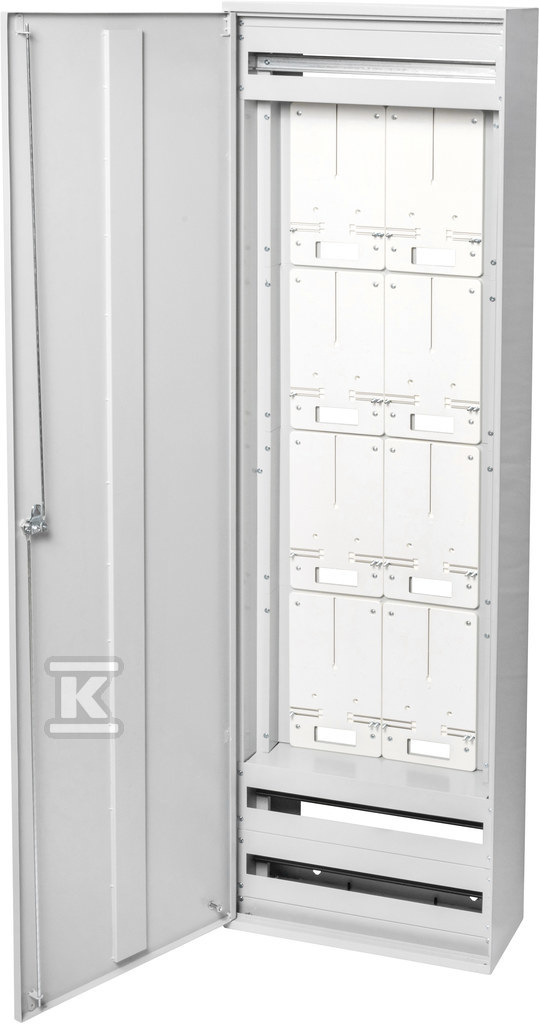

Wnętrze rozdzielnicy przygotowane jest do szybkiego montażu. Znajdują się w nim trzy szyny TH-35 typu euro, na których rozmieszcza się zabezpieczenia. Osiem desek pod licznik 3F umożliwia montaż układów pomiarowych, a miejsce na 81 zabezpieczeń typu S daje elastyczność w konfiguracji obwodów odbiorczych. Drzwi pełne z zamkiem patentowym zamykają całą komorę, a konstrukcja przewiduje możliwość doposażenia w system dławików na przewody, co ułatwia estetyczne i uporządkowane wprowadzenie kabli.

Zastosowanie i montaż

Rozwiązanie sprawdza się jako rozdzielnica licznikowa magazynowa i tablicowa, gdzie wymagane jest rozdzielenie zasilania na liczniki i zabezpieczenia odbiorcze. Kompaktowa głębokość 250 mm i wysoka szafa 1950 mm pozwalają na umieszczenie jej. Dzięki pełnym drzwiom i zamkowi urządzenie nadaje się do lokalizacji dostępnych dla personelu serwisowego, a jednocześnie chroni aparaturę przed przypadkowym kontaktem.
