DANE TECHNICZNE

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,75 m / 1,6 m / 0,25 m / 105 kg / 0,3 m3
Kod celny:85371010

Rozdzielnice UNI System 750-1600-250 M 10x38 (380 modułów) UNISYSTEM750-1600-250M

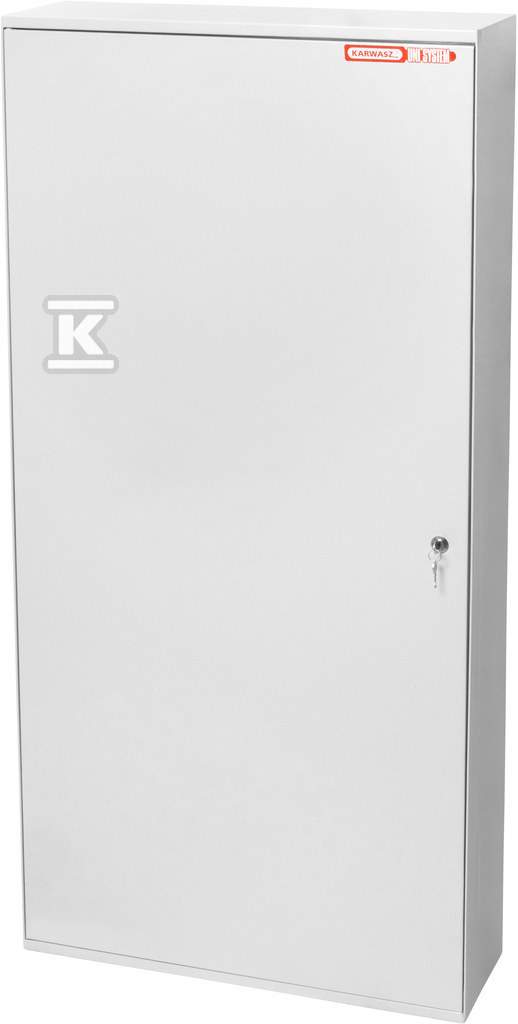

Rozdzielnica magazynowa na 380 zabezpieczeń typu S z pełnymi drzwiami

Rozdzielnica N/T przeznaczona do rozbudowanych instalacji bezpiecznikowych w obiektach magazynowych i przemysłowych. Oferuje miejsce na 10 × 38 = 380 zabezpieczeń typu S, co pozwala na zebranie w jednej obudowie dużej liczby obwodów rozdzielczych bez konieczności stosowania dodatkowych szaf. Pełne drzwiczki zamykane na zamek patentowy zabezpieczają dostęp do aparatury przed nieuprawnioną obsługą, a jednocześnie zapewniają estetyczny wygląd w strefie technicznej.

Konstrukcja i materiały

Obudowa wykonana jest z blachy stalowej o grubości 1,2 mm - 1,5 mm, lakierowanej proszkowo na kolor szary RAL 7035. Powłoka zapewnia odporność na ścieranie i utrzymanie wyglądu w warunkach hali. Wymiary 550 mm szerokości, 1600 mm wysokości i 250 mm głębokości pozwalają na montaż w standardowych wnękach rozdzielczych i zachowanie swobodnego prowadzenia szyn oraz przewodów wewnątrz korpusu. Płaska, pełna powierzchnia drzwi ogranicza gromadzenie kurzu i ułatwia czyszczenie.

Wyposażenie i montaż

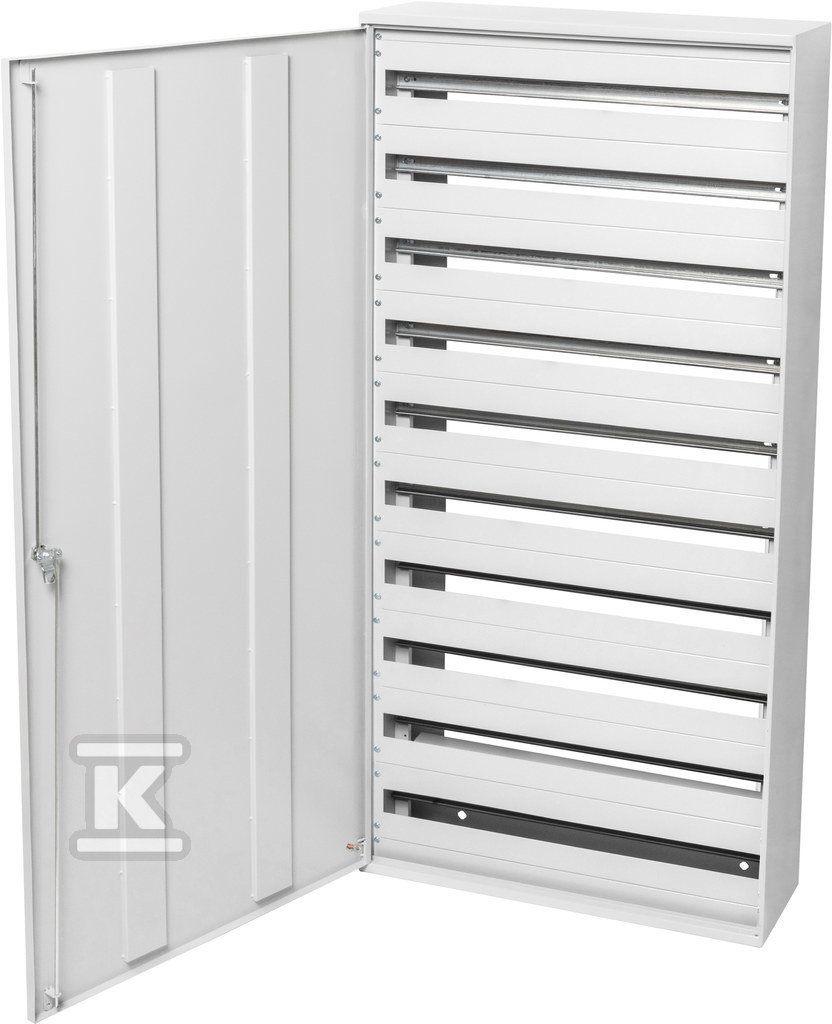

Wnętrze przygotowane jest pod 10 szyn DIN TH-35 rozmieszczonych w układzie umożliwiającym montaż 380 zabezpieczeń typu S. Rozmieszczenie szyn wspiera szybki montaż i czytelne oznakowanie obwodów dla instalatora. Drzwiczki pełne zamykane są na zamek patentowy, co daje kontrolę dostępu w obiektach wielodostępnych. Konstrukcja przewiduje możliwość wyposażenia w system dławików na przewody, co usprawnia wprowadzanie linii zasilających i poprawia porządek instalacji.

Parametry pracy i warunki instalacji

Urządzenie pracuje przy napięciu znamionowym Un 500 V i prądzie znamionowym In 63 A, co odpowiada typowym wymaganiom rozdzielnic bezpiecznikowych w sieciach niskiego napięcia. Stopień ochrony IP30 ogranicza dostęp do części czynnych i chroni przed przedmiotami stałymi od 2,5 mm, co jest wystarczające do montażu w pomieszczeniach technicznych o kontrolowanym środowisku. Rozdzielnica typu N/T sprawdza się jako rozdzielnica główna lub rozdzielnica piętrowa w magazynach, halach produkcyjnych i obiektach usługowych, gdzie liczy się duża liczba zabezpieczeń w kompaktowej, ale stabilnej obudowie.

Rozdzielnica N/T wyposażona w miejsce na 10x38= 380 zabezpieczeń typu S,drzwi pełne z zamkiem

CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Deklaracja zgodności
