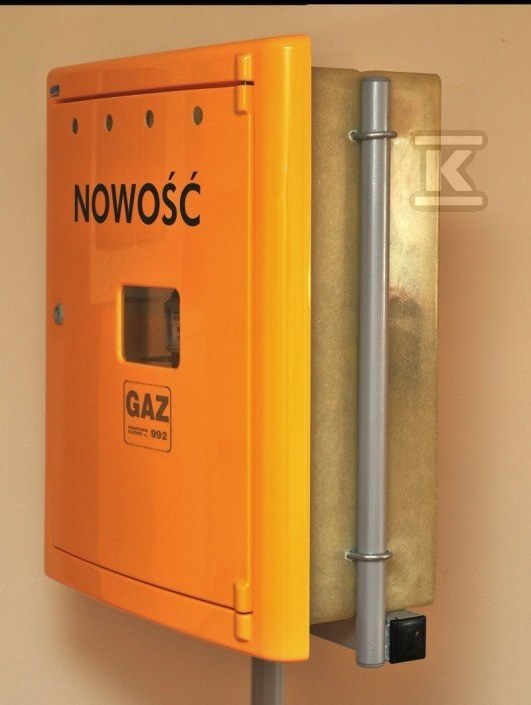

Szafka gazomierza/zaworu żółta GR-56S podtynkowa stelaż GR-56S-1

Przeznaczenie i zakres instalacyjny

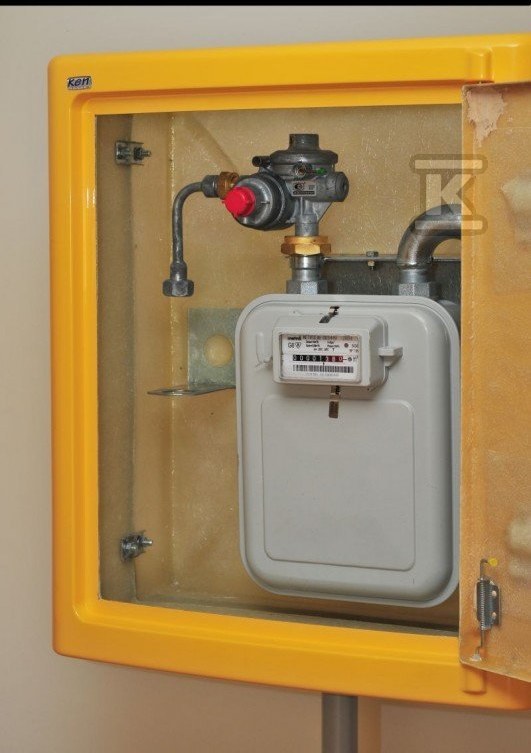

Obudowa podtynkowa GR-56S to profesjonalne rozwiązanie do zabudowy przyłączy gazowych w małych obiektach wolnostojących. Przeznaczona jest do montażu węzła redukcyjno-pomiarowego - czyli zestawu reduktor+gazomierz - w przypadku przyłączy gazu średniego ciśnienia. Może również służyć jako punkt pomiarowy dla samego gazomierza przy przyłączach niskiego ciśnienia.

Konstrukcja pozwala na dwa warianty instalacji: klasyczny - z użyciem tradycyjnych kształtek hydraulicznych, lub nowoczesny - z wykorzystaniem stelaża i dedykowanego uchwytu montażowego (U-Z4, U-N1 albo M-Z2S).

typowe zastosowania to domy jednorodzinne, niewielkie budynki użyteczności publicznej, zakłady usługowe oraz warsztaty. W każdym z tych przypadków obudowa zapewnia estetyczne i bezpieczne zamknięcie węzła gazowego przed jego obmurowaniem.

Konstrukcja i sposób montażu

Obudowa jest dwuczęściowa i wolnostojąca - składa się z korpusu montowanego przed wykończeniem elewacji oraz pokrywy zakładanej po zakończeniu prac instalatorskich. Taka konstrukcja pozwala na pełne ukrycie elementów instalacji pod warstwą elewacji, zachowując jednocześnie dostęp do wnętrza na czas serwisowania.

Wersja GR-56S zawiera fabrycznie zamontowany stelaż przystosowany do mocowania uchwytu gazomierza. To gotowe rozwiązanie eliminuje dodatkowe zamówienia i dobieranie komponentów - instalator otrzymuje kompletny zestaw montażowy.

Proces instalacji jest prosty: najpierw montujesz korpus obudowy razem ze stelażem i elementami przyłączeniowymi, następnie wykończasz elewację budynku, a na końcu zakładasz pokrywę maskującą.

Dostęp serwisowy i eksploatacja

Dwuczęściowa budowa umożliwia dostęp do wnętrza podczas serwisowania. To istotne zarówno dla okresowych przeglądów gazowych, jak i ewentualnych napraw czy wymiany licznika.

Całość rozwiązania pozwala na estetyczne wkomponowanie infrastruktury gazowej w bryłę budynku bez widocznych skrzynek czy puszek na elewacji - standard coraz częściej wymagany przez inwestorów i architektów.
